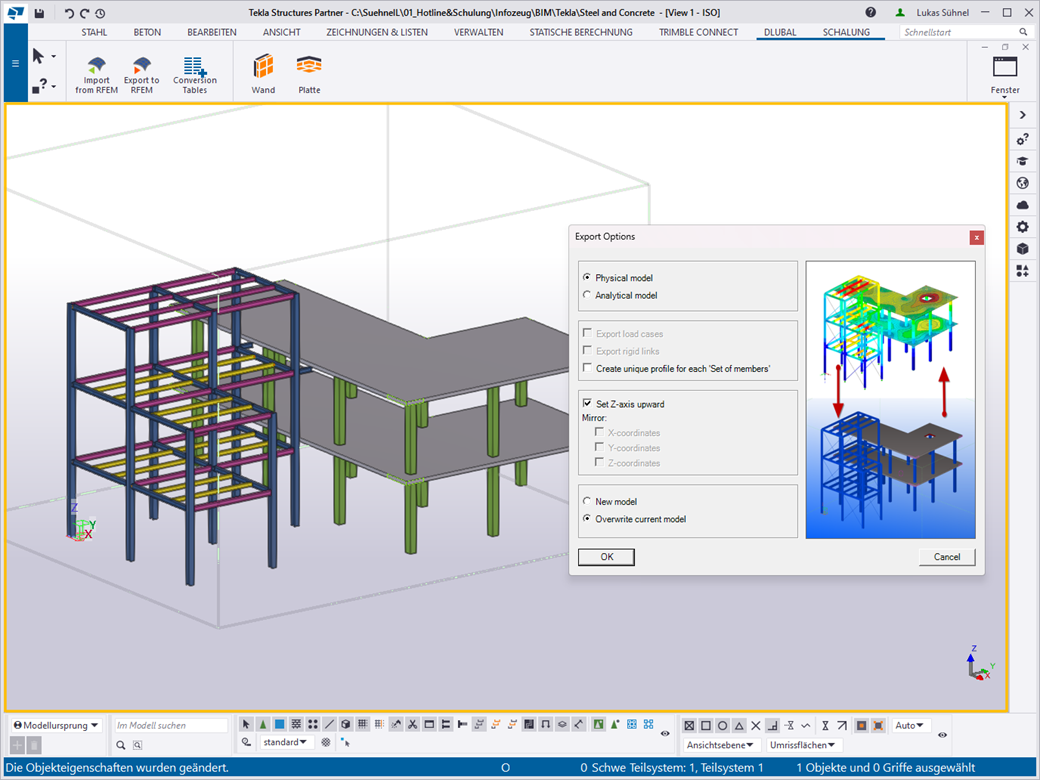

Bereits beim Entwerfen in Tekla Structures wird automatisch ein Statikmodell gebildet. Sie können dieses per Knopfdruck nach RFEM exportieren. Informationen zu Lagern und Gelenken, die ggf. im Tekla-Modell enthalten sind, werden ebenfalls übergeben. Nach dem Export wird das System in der gewohnten RFEM-Umgebung berechnet. Das Statikmodell unterscheidet sich nicht von einem manuell in RFEM erstellten Modell.
Statikmodell in Tekla Structures
Sie haben die Möglichkeit, mit wenigen Klicks Tabellenwerte aus einer vorbereiteten Excel-Tabelle in RFEM 6 /RSTAB 9 zu importieren – entweder einzeln oder alle auf einmal. Für den Import müssen Sie in Microsoft Excel ein PlugIn gemäß dieser FAQ installieren.
Wussten Sie schon? Sie können alle RFEM-/RSTAB-Tabellen, einschließlich der Ergebnisse, einzeln oder alle auf einmal direkt in eine Excel-Tabelle sowie als CSV-Datei exportieren. Dabei stehen Ihnen mehrere Optionen zur Verfügung:
- mit Tabellenköpfen
- nur selektierte Objekte
- nur ausgefüllte Zeilen
- nur ausgefüllte Tabellen
- Daten als Klartext exportieren
Auf diese Weise ermöglicht Ihnen das Programm, die exportierten Daten zu steuern und übersichtlich zu verwalten. Die hinterlegten Formeln können Sie wie die verwendeten Parameter direkt mit der Tabelle oder als separate Tabelle exportieren.
Nutzen Sie Schnittstellen für ein effizienteres Arbeiten. Von Autodesk AutoCAD können Sie Strukturen im DXF-Format als Linien in RFEM 6 oder RSTAB 9 importieren.
Zudem können aus RFEM 6 oder RSTAB 9 verschiedene Objekte (zum Beispiel Querschnitte) in separate Layer in Autodesk AutoCAD exportiert werden.
Für die einfache Eingabe und Modellierung stehen Ihnen viele Möglichkeiten zur Verfügung. Ihre Eingabe erfolgt im 1D-, 2D- oder 3D-Modell. Stabtypen wie Balken-, Fachwerk- oder Zugstab erleichtern Ihnen die Definition von Stabeigenschaften. Zur Modellierung von Flächen können Sie in RFEM zum Beispiel die Typen Standard, Ohne Dicke, Starr, Membran und Lastverteilung wählen.
Zudem stehen Ihnen in RFEM verschiedene Materialmodelle wie Isotrop | Linear elastisch, Orthotrop | Linear elastisch (Flächen, Volumenkörper) oder Isotrop | Holz | Linear elastisch (Stäbe) zur Verfügung.
