Model analityczny jest tworzony automatycznie podczas wymiarowania w Tekla Structures. Można go wyeksportować do programu RFEM za pomocą jednego przycisku. Przekazywane są również informacje o łożyskach i połączeniach, które mogą być uwzględnione w modelu Tekla. Po wyeksportowaniu system jest obliczany w znanym środowisku RFEM. Model do analizy statyczno-wytrzymałościowej nie różni się od modelu utworzonego ręcznie w programie RFEM.

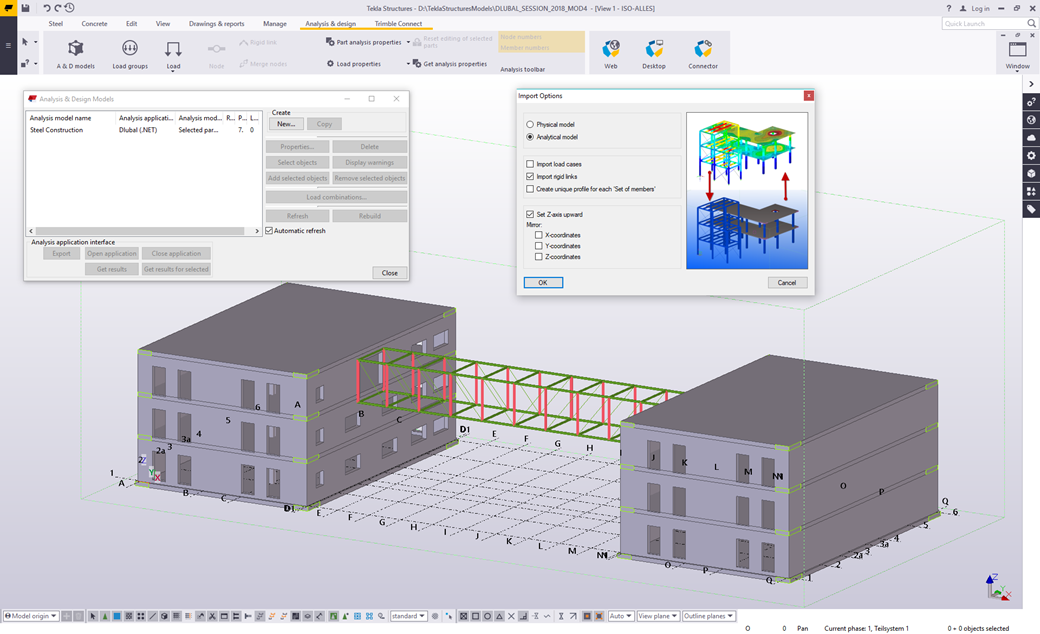

Model analityczny w Tekla Structures
Czy mają Państwo jakieś pytania?
Długość: 00:59:16 min
Długość: 00:51:43 min
Długość: 00:00:30 min
Długość: 01:08:33 min
Długość: 00:50:35 min
Długość: 00:00:00 min
Długość: 00:00:00 min
Wydarzenie
Długość: 01:09:25 min
Długość: 00:00:55 min
.png?mw=350&hash=d538a044ed58714e93ef2f2fb0fe731b25e855ee)
Wymiana danych między RFEM 6 i Allplan może odbywać się przy użyciu różnych formatów plików. W artykule przedstawiono wymianę danych dla wyznaczonego zbrojenia powierzchniowego z wykorzystaniem interfejsu ASF. Pozwala to na wyświetlenie wartości zbrojenia z RFEM jako krzywych konturu lub kolorowych obrazów zbrojenia w Allplan.
Niedawno wprowadzone Webservices umożliwiają użytkownikom komunikację z programem RFEM 6 za pomocą wybranego języka programowania. Ta funkcja została wzbogacona o naszą bibliotekę funkcji wysokiego poziomu (HLF). Biblioteki są dostępne dla języków Python, JavaScript i C#. W artykule omówiono praktyczny przykład programowania generatora kratownic 2D w języku Python. „Uczenie się przez działanie”, jak to się mówi.
Z tego artykułu dowiesz się, jak modelować i wymiarować konstrukcje kablowe w programach RFEM 6 i RSTAB 9.
W artykule pokazano i wyjaśniono wpływ sztywności kabli na zginanie na ich siły wewnętrzne. W tym artykule dowiesz się również, jak zredukować ten wpływ.
.png?mw=350&hash=7bcd30078ee39025d6a41be5463bdb18d2a44522)
W programach RFEM 6 i RSTAB 9 można eksportować grafikę liniową do formatu SVG (grafika wektorowa).
SVG to skrót od Scalable Vector Graphics i jest formatem opartym na XML, służącym do wyświetlania dwuwymiarowej grafiki wektorowej. Takie grafiki wektorowe można skalować bez żadnych strat. Pliki SVG można edytować za pomocą edytorów tekstu, umieszczać na stronach internetowych i otwierać w popularnych przeglądarkach.
Wartości z tabel przygotowane z tabeli Excel można importować do RFEM 6 / RSTAB 9, pojedynczo lub wszystkie na raz. Aby przeprowadzić import, należy zainstalować wtyczkę w programie Microsoft Excel zgodnie z FAQ.
Czy wiecie, że...? Wszystkie tabele RFEM/RSTA wraz z wynikami, mogą być eksportowane pojedynczo lub wszystkie na raz, bezpośrednio do tabeli w Excel lub do pliku CSV. Dostępnych jest kilka opcji:
- Z nagłówkami tabeli
- Tylko wybrane obiekty
- Tylko wypełnione wiersze
- Tylko wypełnione tabele
- Eksportuj dane jako zwykły tekst
W ten sposób można precyzyjnie kontrolować dane do eksportu i nimi zarządzać. Zapisane wzory można eksportować bezpośrednio do tabeli lub jako osobną tabelę, tak jak w przypadku wykorzystanych parametrów.
Korzystaj z interfejsów, aby pracować wydajniej. Konstrukcje można importować w formacie DXF jako linie z programu Autodesk AutoCAD do programu RFEM 6/RSTAB 9.
Ponadto różne obiekty (na przykład przekroje) z programu RFEM 6/RSTAB 9 można eksportować do osobnych warstw w programie Autodesk AutoCAD.
