Una vez que activa el complemento Búsqueda de forma en los Datos básicos, se asigna un efecto de búsqueda de forma a los casos de carga con la categoría de casos de carga "Pretensado" junto con las cargas de búsqueda de forma del catálogo de cargas en barras, superficies y sólidos. Este es un caso de carga de pretensado. Por lo tanto, se transforma en un análisis de búsqueda de forma para todo el modelo con todas las barras, superficies y elementos sólidos definidos en él. Puede alcanzar la búsqueda de forma de los elementos relevantes de barras y membranas en medio del modelo general utilizando cargas especiales de búsqueda de forma y definiciones de carga regulares. Estas cargas de búsqueda de forma describen el estado esperado de deformación o fuerza después de la búsqueda de forma en los elementos. Las cargas regulares describen la carga externa de todo el sistema.

¿Sabe exactamente cómo se calcula la búsqueda de las formas? Primero, el proceso de búsqueda de forma de los casos de carga con la categoría de casos de carga "Pretensado" desplaza la geometría inicial de la malla a una posición óptimamente equilibrada por medio de bucles de cálculo iterativos. Para esta tarea, el programa utiliza el método de la estrategia de actualización de referencias (URS) del Prof. Bletzinger y el Prof. Ramm. Esta tecnología se caracteriza por formas de equilibrio las cuales, después del cálculo, cumplen casi exactamente con las condiciones de contorno de búsqueda de forma especificadas inicialmente (pandeo, fuerza y pretensado).

Además de la descripción pura de las fuerzas o flechas esperadas en los elementos a formar, el enfoque integral del método URS también permite una consideración de los esfuerzos regulares. En el proceso general, esto permite, por ejemplo, una descripción del peso propio o una presión neumática por medio de las cargas de los elementos correspondientes.

Todas estas opciones le dan al núcleo de cálculo el potencial para calcular formas anticlásticas y sinclásticas que están en un equilibrio de fuerzas para geometrías planas o simétricas rotacionalmente. Para poder implementar de manera realista ambos tipos de manera individual o conjunta en un entorno, el cálculo especifica dos formas de describir los vectores de fuerza de la búsqueda de forma:

• Método de tracción: descripción de los vectores de fuerza de búsqueda de forma en el espacio para geometrías planas
• Método de proyección: descripción de los vectores de fuerza de búsqueda de forma en un plano de proyección con fijación de la posición horizontal para geometrías cónicas

El proceso de búsqueda de forma le proporciona un modelo estructural con esfuerzos activos en el "caso de carga de pretensado" Este caso de carga muestra el desplazamiento desde la posición de entrada inicial hasta la geometría de forma encontrada en los resultados de la deformación. En los resultados basados en esfuerzos o tensiones (esfuerzos internos en barras y superficies, tensiones en sólidos, presiones de gases, etc.), se aclara el estado para mantener la forma encontrada. Para el análisis de la geometría de la forma, el programa le ofrece un gráfico de curvas de nivel bidimensional con la salida de la altura absoluta y un gráfico de inclinación para la visualización de la situación del desnivel.

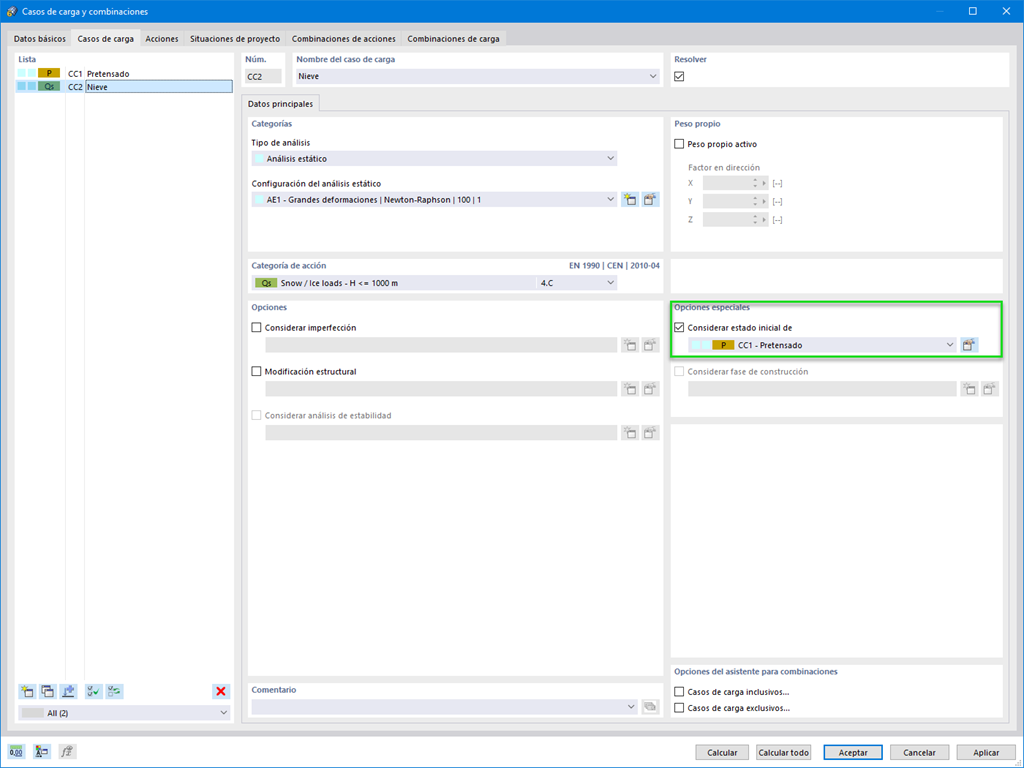

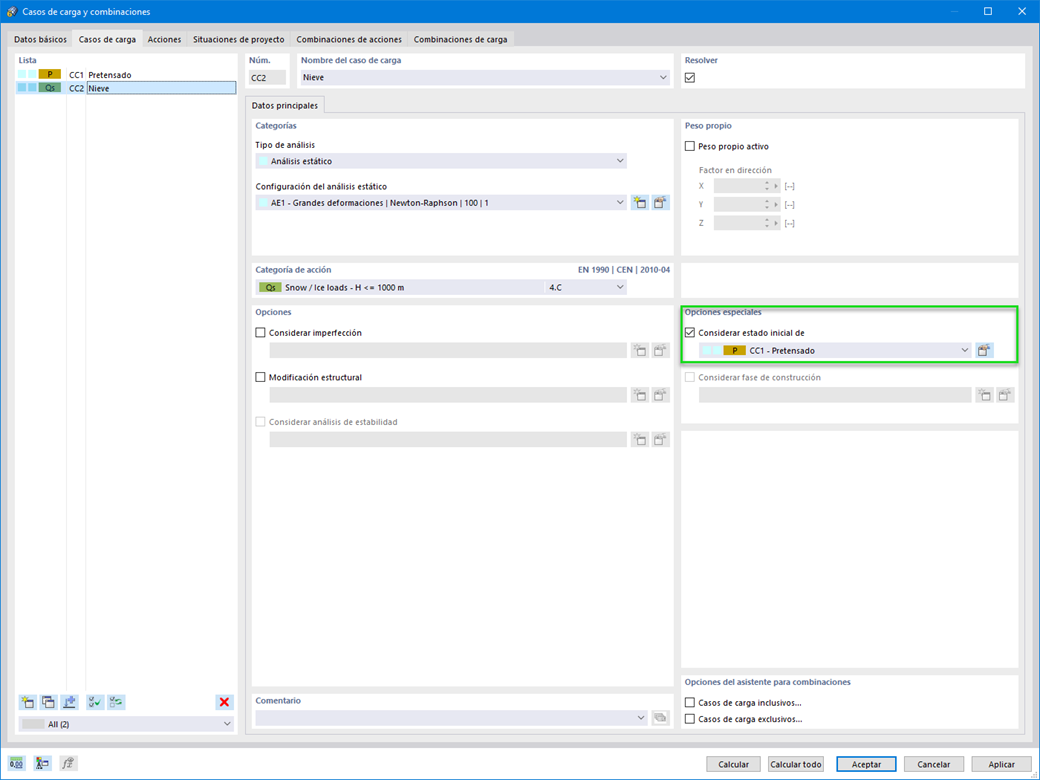

Ahora, se realiza un cálculo y análisis estático adicional de todo el modelo. Para este propósito, el programa transfiere la geometría de forma encontrada, incluidas las deformaciones por elementos, a un estado inicial aplicable universalmente. Ahora puede usarlo en los casos de carga y combinaciones de carga.
