La conformité aux codes du bâtiment, tels que les Eurocodes, est essentielle pour garantir la sécurité, l'intégrité structurelle et la durabilité des bâtiments et des structures. La dynamique des fluides numérique (CFD) joue un rôle essentiel dans ce processus en simulant le comportement des fluides, en optimisant les calculs et en aidant les architectes et les ingénieurs à répondre aux exigences de l'Eurocode relatives à l'analyse des charges de vent, à la ventilation naturelle, à la sécurité incendie et à l'efficacité énergétique. En intégrant la CFD dans le processus de conception, les professionnels peuvent créer des bâtiments plus sûrs, plus efficaces et plus conformes aux normes de construction et de conception les plus exigeantes d'Europe.

En mécanique des fluides numérique (CFD), les surfaces complexes qui ne sont pas complètement solides peuvent être modélisées à l'aide de milieux poreux ou de perméabilité. Dans le monde réel, on peut citer par exemple les structures en toile brise-vent, les treillis soudés, les façades et bardages perforés, les persiennes, les rangées de tubes (piles de cylindres horizontaux), etc.

Les structures brise-vents sont des types particuliers de structures textiles qui protègent l'environnement contre les particules chimiques nocives, atténuent l'érosion éolienne et aident à entretenir les sources précieuses. RFEM et RWIND sont utilisés pour l'analyse vent-structure en tant qu'interaction fluide-structure (FSI) unidirectionnelle.
Dans cet article, nous vous expliquons comment calculer des structures brise-vents à l'aide de RFEM et de RWIND.

Savez-vous exactement comment la recherche de forme est effectuée ? Tout d'abord, le processus de recherche de forme des cas de charge avec la catégorie de cas de charge « Précontrainte » déplace la géométrie de maillage initiale vers une position d'équilibre optimale au moyen de boucles de calcul itératives. Pour effectuer cette opération, le logiciel utilise la méthode URS (Updated Reference Strategy) du Professeur Bletzinger et du Professeur Ramm. Cette solution technologique se définit par l'équilibre de formes correspondant presque entièrement aux conditions limites de recherche de forme initialement déterminées suite au calcul (affaissement, force, précontrainte).

Outre la description pure associée à la formation de flèches ou d'efforts souhaités sur les éléments à former, la méthode URS repose aussi entièrement sur la considération d'efforts réguliers. Cette opération permet globalement de décrire le poids propre ou la pression pneumatique par des charges d'éléments correspondants.

Toutes ces options offrent la possibilité au noyau de calcul d'évaluer des formes anticlastiques ou synclastiques présentant un état d'équilibre des forces pour des géométries planes ou symétriques en rotation. Afin de pouvoir intégrer séparément ou conjointement ces deux types dans un seul environnement de manière réaliste, le calcul vous offre deux possibilités pour décrire les vecteurs d'effort de recherche de forme :

• La méthode en tension - description des vecteurs d'effort de recherche de forme dans l'espace pour les géométries planes
• La méthode de projection - description des vecteurs d'effort de recherche de forme basée sur un plan de projection avec ancrage de la position horizontale pour les géométries coniques

Dans le « cas de charge de précontrainte », le processus de recherche de forme vous fournit un modèle structurel avec les efforts actifs. Ce cas de charge affiche le déplacement de la position d'entrée initiale vers la géométrie déterminée par la forme dans les résultats de déformation. Dans les résultats basés sur les forces ou les contraintes (efforts internes de la barre et de la surface, contraintes volumiques, pressions de gaz, etc.), il clarifie l'état pour le maintien de la forme trouvée. Pour l'analyse de la géométrie de forme, le logiciel vous propose un tracé de contour plat avec sortie de la hauteur absolue et un tracé d'inclinaison pour visualiser la situation de la pente.

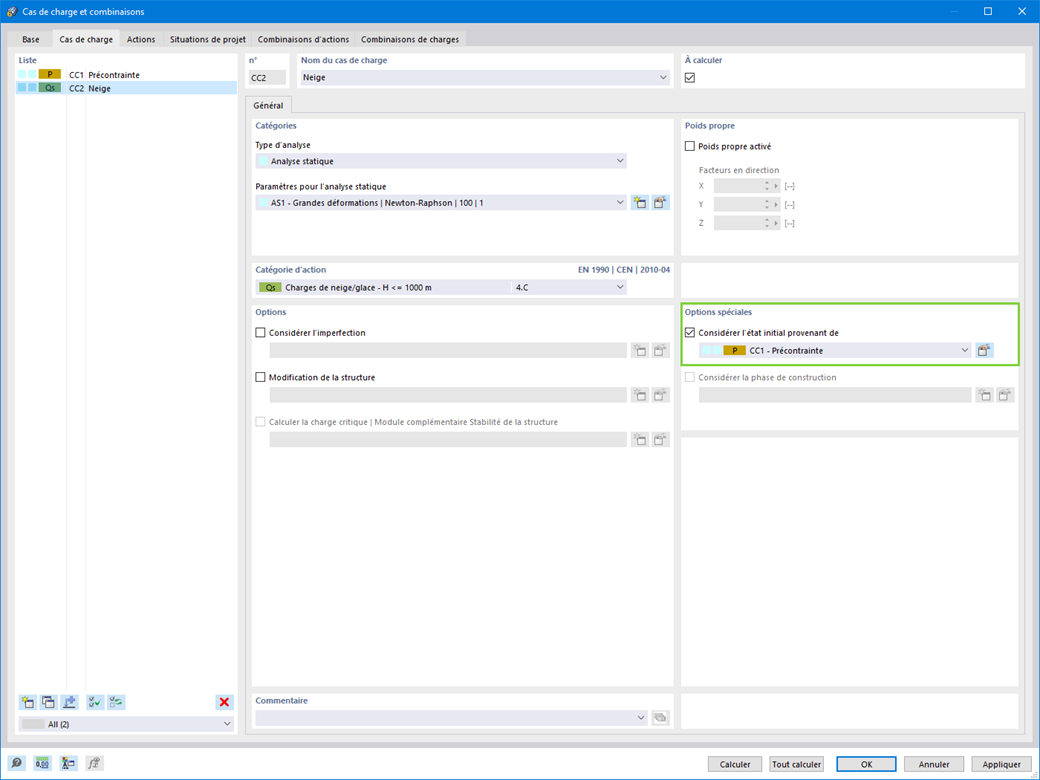

Il s'agit maintenant de poursuivre le calcul du modèle global. Pour ce faire, le programme transfère la géométrie trouvée, y compris les déformations par élément, à un état initial universellement applicable. Vous pouvez maintenant l'utiliser dans les cas de charge et les combinaisons de charge.

Le type de charge Formation de poches vous permet de simuler les actions de pluie sur les surfaces à courbure multiple en considérant les déplacements selon l'analyse des grandes déformations.

Ce processus numérique de pluie analyse la géométrie de surface assignée et détermine quelle partie de la pluie s'écoule et quelle partie de la pluie s'accumule pour former des flaques (poches d'eau) sur la surface. La taille de la poche d'eau se traduit par une charge verticale pour le calcul de structure.

Cette fonctionnalité peut par exemple être utilisée pour analyser des géométries de toiture à membrane, presque horizontales soumises à une charge de pluie.

Accéder à la vidéo explicative
