Formfindung | Berechnung

Fachbeitrag zum Thema Statik und Anwendung von Dlubal Software

  • Knowledge Base

Feature

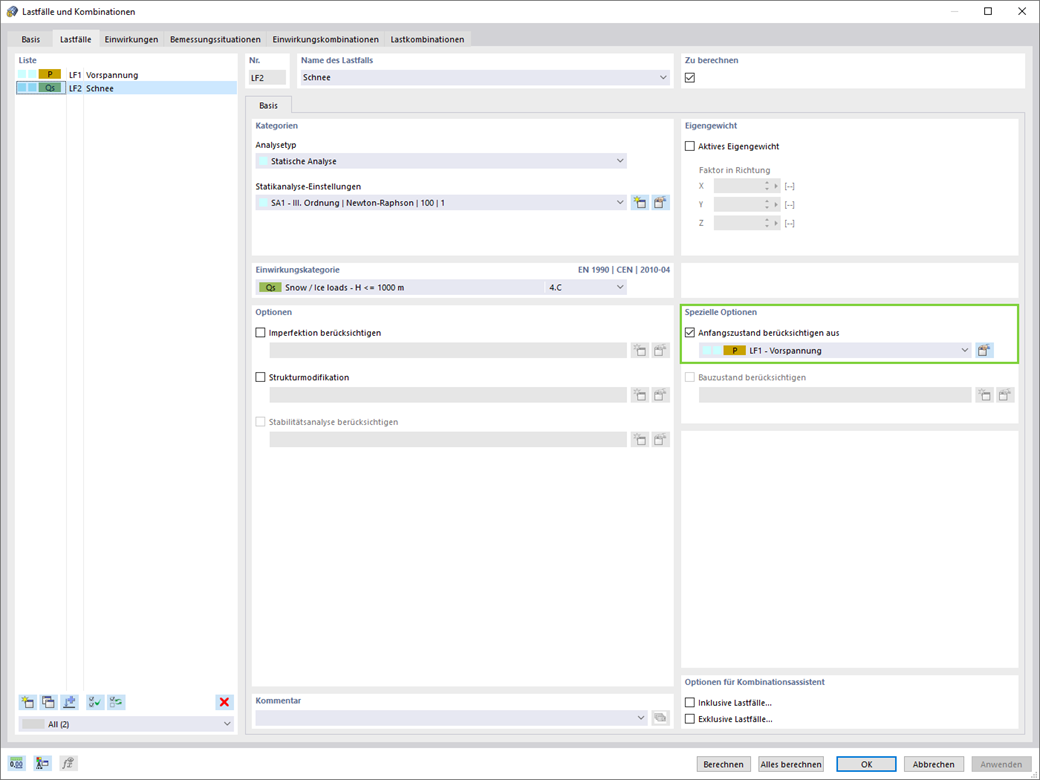

Der Formfindungsprozess der Lastfälle mit der Lastfallkategorie „Vorspannung“ verschiebt die anfängliche Netzgeometrie mittels iterativen Berechnungsschleifen an eine optimal im Gleichgewicht stehende Position. Für diese Aufgabe verwendet das Programm die Updated Reference Strategy (URS) Methode von Prof. Bletzinger und Prof. Ramm. Diese Technologie zeichnet sich durch Gleichgewichtsformen aus, die nach der Berechnung annähernd genau die initial vorgegebenen Formfindungsrandbedingungen (Durchhang, Kraft und Vorspannung) einhalten.

Durch den integralen Ansatz der URS wird neben der reinen Beschreibung der zu erwartenden Kräfte oder Durchhänge auf den zu formenden Elementen auch eine Berücksichtigung von regulären Kräften ermöglicht. Das erlaubt im gesamtheitlichen Prozess z. B. eine Beschreibung des Eigengewichts bzw. eines pneumatischen Drucks durch entsprechende Elementlasten.

Mit all diesen Optionen erhält der Berechnungskern das Potential, antiklastische und synklastische im Kräftegleichgewicht stehende Formen für flächige oder rotationssymmetrische Geometrien zu errechnen. Um beide Typen einzeln oder zusammen in einer Umgebung praxisnah umsetzen zu können, gibt die Berechnung zwei Arten zur Beschreibung der Formfindungskraftvektoren an:

  • Zugmethode – Beschreibung der Formfindungskraftvektoren im Raum für flächige Geometrien
  • Projektionsmethode – Beschreibung der Formfindungskraftvektoren auf einer Projektionsebene mit Fixierung der horizontalen Lage für konische Geometrien
