Búsqueda de forma | Resultados
Característica

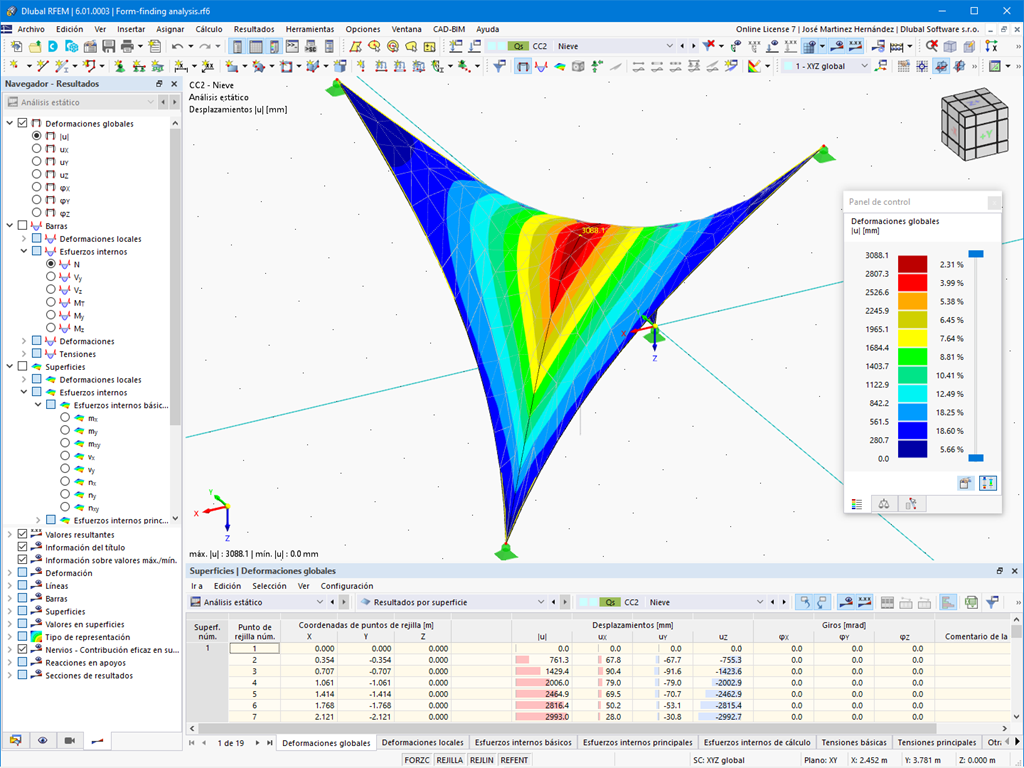

El proceso de búsqueda de forma genera un modelo estructural con esfuerzos activos en el "caso de carga de pretensado". Este caso de carga muestra el desplazamiento desde la posición de entrada inicial hasta la geometría de la forma encontrada en los resultados de la deformación, así como el estado para mantener la forma encontrada en los resultados basados en esfuerzos o tensiones (esfuerzos internos en las barras y en las superficies, tensiones del sólido, presiones de gas, etc.). Para el análisis de la geometría de la forma, se ofrece un gráfico de curvas de nivel bidimensional con la salida de la altura absoluta y un gráfico de la inclinación para la visualización de la situación del desnivel.
Para un cálculo y análisis estructural adicionales del modelo general, el programa transfiere la geometría de la forma encontrada, incluyendo las deformaciones por elemento, a un estado inicial universalmente aplicable para su uso en los casos de carga y combinaciones de carga.
Escribir un comentario...
Escribir un comentario...
- Vistas 32x
- Actualizado 26. octubre 2021
![[EN] Seminarios web | Diseño de barras de aluminio según ADM 2020 en RFEM](/-/media/Images/netgenium/thumbnails/2/9/7/2/6/2972670/2972670.png?la=es&mw=348&mlid=39E115F9F4794C7BA0C19B0C74D72E45&hash=D5383D774F7F3AC0DEE795A7AFAC5DD225972676)
![[EN] PF 001402 | Visualización de la topología en una estructura deformada](http://img.youtube.com/vi/pUaQcqWjyjM/mqdefault.jpg)
![[EN] RWIND Simulation | Estructura de sombrilla en un túnel de viento](/-/media/Images/netgenium/thumbnails/2/9/9/4/5/2994596/2994596.png?la=es&mw=348&mlid=D12F6A0512AE48BF83B6804803A6B237&hash=44784638070B1614EEB94F3BFE17A8E123BD4756)
![[EN] Seminario web de Dlubal: Búsqueda de formas y corte de estructuras de membrana en RFEM](/-/media/Images/netgenium/thumbnails/2/9/7/1/8/2971864/2971864.png?la=es&mw=348&mlid=0F65F441D2D24BC491707FDD4485D4A4&hash=0950BDC97068ED8269FD3BB30A1F1C7E0EC2090B)
Nuevo
RFEM 6 incluye el complemento Búsqueda de forma (form-finding) para determinar las formas de equilibrio de modelos con superficies sometidas a tracción y barras sometidas a esfuerzos axiles. Este complemento se puede activar en los Datos básicos del modelo y se puede usar para encontrar la posición geométrica donde el pretensado de las estructuras ligeras está en equilibrio con las reacciones de contorno existentes.
Nuevo
En comparación con el módulo adicional RF-FORM-FINDING (RFEM 5), se han agregado las siguientes características nuevas al complemento Búsqueda de forma (form-finding) para RFEM 6:
- Especificación de todas las condiciones de contorno de carga de la búsqueda de forma en un caso de carga
- Almacenamiento de los resultados de la búsqueda de forma como estado inicial para un análisis posterior del modelo
- Asignación automática del estado inicial de la búsqueda de forma mediante asistentes de combinación para todas las situaciones de carga de una situación de proyecto
- Condiciones de contorno adicionales de la geometría de la búsqueda de forma para barras (longitud sin tensar, flecha vertical máxima, flecha vertical en el punto bajo)
- Condiciones de contorno de la carga de búsqueda de forma adicionales para barras (fuerza máxima en la barra, fuerza mínima en la barra, componente de tracción horizontal, tracción en el extremo i, tracción en el extremo j, tracción mínima en el extremo i, tracción mínima en el extremo j)
- Tipos de material "Tela" y "Lámina" en la biblioteca de materiales
- Búsquedas de forma paralelas en un modelo
- Simulación de estados de búsqueda de forma de construcciones secuenciales en conexión con el complemento de Análisis de fases de construcción (CSA)
