Cálculo de hormigón | Pilares | Diseño/Resultados

¿Desea realizar el cálculo del fallo por flexión? Para ello, analice las posiciones determinantes del pilar para esfuerzos axiles y momentos. Para el cálculo de la resistencia a cortante, también puede considerar las posiciones con valores extremos de esfuerzos cortantes. Durante el cálculo, determina si un cálculo estándar es suficiente o si el pilar con los momentos se debe calcular según la teoría de segundo orden. Luego puede determinar estos momentos utilizando las especificaciones introducidas previamente. El cálculo se divide en tres partes:

  • Pasos de cálculo independientes de la carga
  • Determinación iterativa de la carga determinante teniendo en cuenta una armadura necesaria variable
  • Determinación de la seguridad de todos los esfuerzos internos actuantes, incluida la armadura calculada

Después de un cálculo con éxito, los resultados se muestran en tablas organizadas de forma clara. Cada valor intermedio es absolutamente trazable, lo que hace que las comprobaciones de diseño sean transparentes.

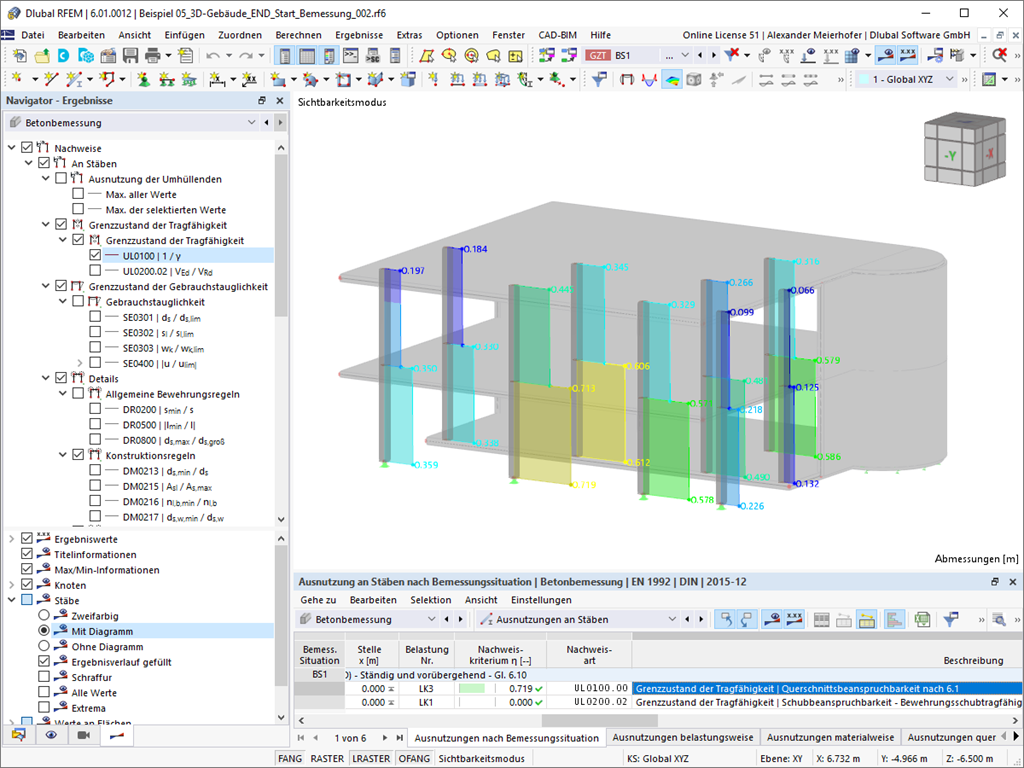

Querschnittsausnutzung der Stützen
Relaciones de cálculo de secciones transversales de pilares
