Posouzení železobetonových konstrukcí | Sloupy | Posouzení/výsledky

Chcete posoudit pevnost v ohybu? Pak musíte zkontrolovat normálové síly a momenty v rozhodujících místech sloupu. Pro posouzení únosnosti ve smyku zohledněte místa s extrémními hodnotami posouvajících sil. Během výpočtu zjistíte, zda postačuje standardní posouzení anebo je nutné posoudit sloup včetně momentů analýzou druhého řádu. Tu pak můžete provést na základě již zadaných údajů. Výpočet je rozdělen do tří částí:

Výpočetní kroky nezávislé na zatížení
Iterační výpočet rozhodujícího zatížení s ohledem na proměnnou nutnou výztuž
Stanovení spolehlivosti pro všechny návrhové vnitřní síly s ohledem na navrženou výztuž

Po úspěšném skončení výpočtu se vám výsledky zobrazí uspořádány v přehledných tabulkách. Zobrazí se také všechny mezihodnoty, čímž jsou posouzení do značné míry transparentní.

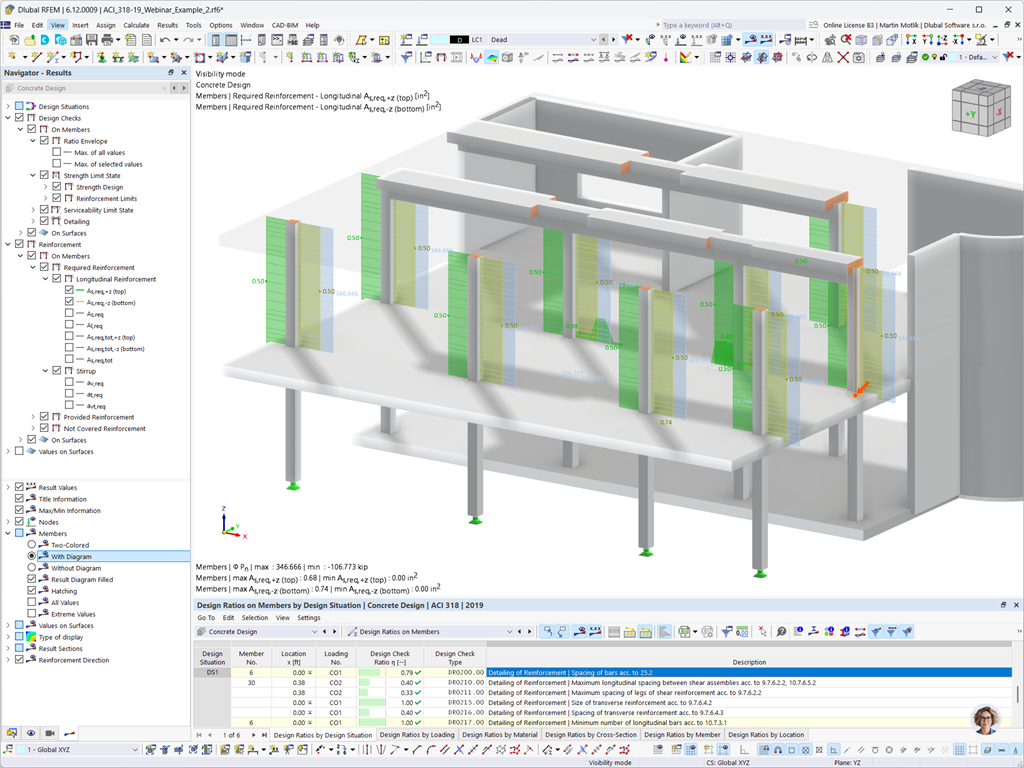

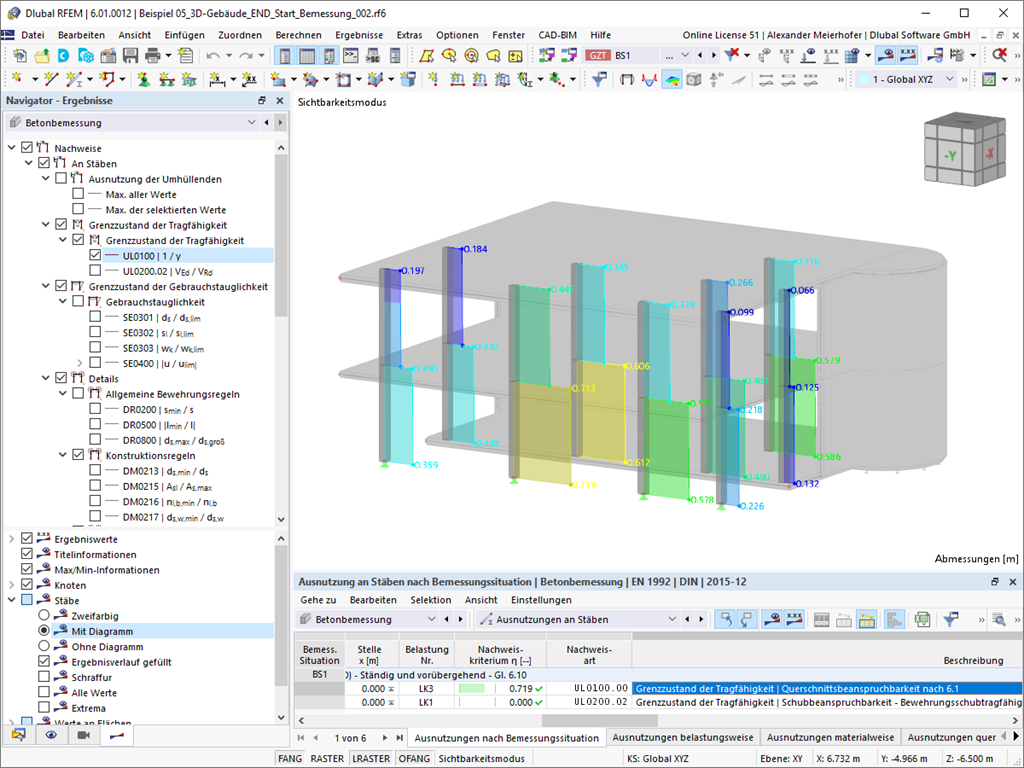

Posouzení průřezu sloupů
