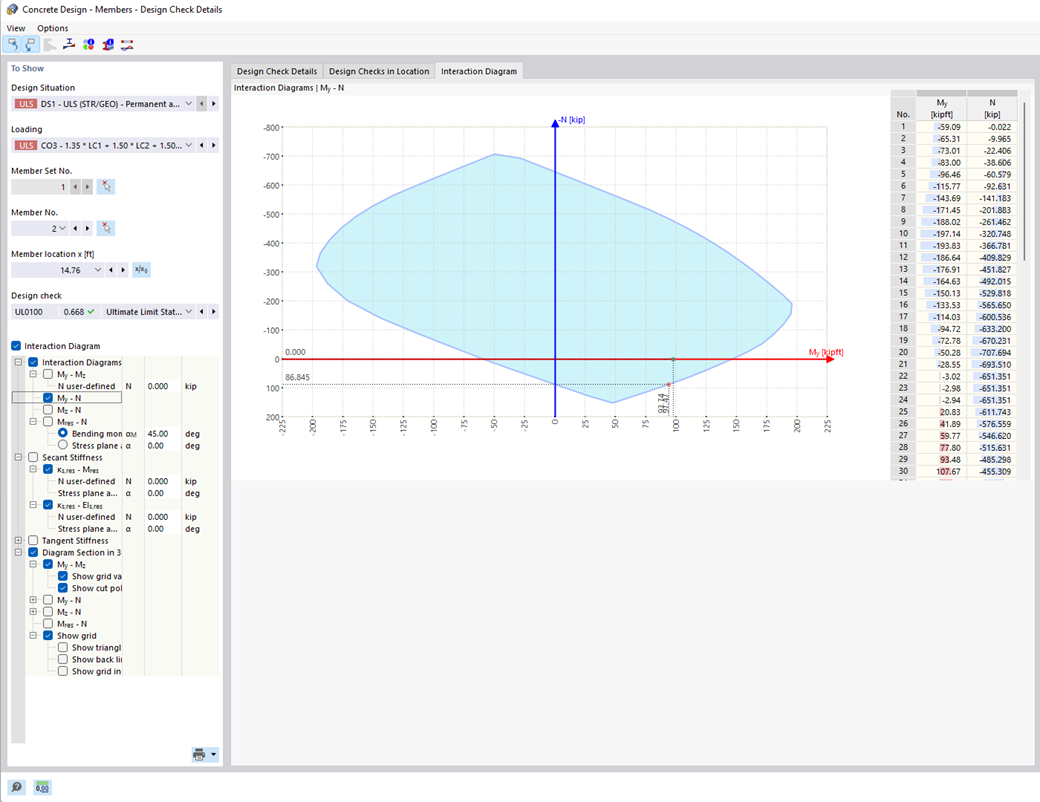

¿Sabía que también puede mostrar gráficamente los diagramas de interacción momento-esfuerzo axil (diagramas MN)? Esto le permite mostrar la resistencia de la sección en el caso de una interacción de un momento flector y un esfuerzo axil. Además de los diagramas de interacción relacionados con los ejes de la sección (diagrama My-N y diagrama Mz-N), también puede generar un vector de momento individual para crear un diagrama de interacción Mres -N. Puede visualizar el plano de la sección de los diagramas MN en el diagrama de interacción 3D.El programa le muestra los pares de valores correspondientes del estado límite último en una tabla. La tabla se vincula dinámicamente con el diagrama para que el punto límite seleccionado también se muestre en el diagrama.
Cálculo de hormigón | Diagrama de interacción momento-fuerza axial de secciones transversales de hormigón armado
Seminario web
Seminario web
Formación en línea
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
![Vanos basados en la figura 5.2 de [1]](/es/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Con el complemento Cálculo de hormigón, puede realizar el cálculo frente a la fatiga de barras y superficies según EN 1992-1-1, capítulo 6.8.
Para el cálculo frente a la fatiga, se pueden seleccionar opcionalmente dos métodos o niveles de cálculo en las configuraciones de cálculo:
- Nivel de cálculo 1: Criterio simplificado según 6.8.6 y 6.8.7(2): El criterio simplificado se realiza para combinaciones de acciones frecuentes según EN 1992-1-1, capítulo 6.8.6 (2), y EN 1990, ec. (6.15b) con las cargas de tráfico relevantes en el estado de servicio. Se verifica una carrera de tensión máxima según 6.8.6 para la armadura pasiva. La tensión de compresión del hormigón se determina por medio de la tensión admisible superior e inferior según 6.8.7(2).
- Nivel de cálculo 2: Cálculo de la tensión de daño equivalente según 6.8.5 y 6.8.7(1) (cálculo simplificado frente a la fatiga): El cálculo utilizando carreras de tensiones de daño equivalente se realiza para la combinación de fatiga según EN 1992-1-1, capítulo 6.8.3, ecuación (6.69) con la acción cíclica Qfat definida específicamente.
El complemento Cálculo de hormigón le permite realizar el cálculo sísmico de barras de hormigón armado según el Eurocódigo 8. Esto incluye, entre otras cosas, las siguientes funcionalidades:
- Configuraciones de cálculo sísmico
- Diferenciación de las clases de ductilidad DCL, DCM y DCH
- Opción para transferir el factor de comportamiento de un análisis dinámico
- Comprobación del valor límite para el factor de comportamiento
- Comprobaciones de diseño por capacidad de "Pilar fuerte - viga débil"
- Detalle y reglas particulares para el coeficiente de ductilidad en curvaturas
- Detalle y reglas particulares para la ductilidad local
En el complemento Cálculo de hormigón, puede calcular cualquier sección de RSECTION. Defina el recubrimiento de hormigón, el esfuerzo cortante y la armadura longitudinal directamente en RSECTION.
Después de importar la sección armada de RSECTION en RFEM 6 o RSTAB 9, puede utilizarla para el cálculo y dimensionamiento en el complemento Cálculo de hormigón.
Ir al vídeo explicativo
El programa de análisis estructural le proporciona una visión general clara de todas las comprobaciones de diseño realizadas para la norma de cálculo. Tiene que determinar un criterio de cálculo para cada comprobación de diseño. Además del cálculo del estado límite último y del estado límite de servicio, el programa comprueba las reglas de cálculo de la norma. Para cada comprobación de diseño, hay detalles de diseño que incluyen los valores iniciales, los resultados intermedios y los resultados finales, dispuestos de forma estructurada. Una ventana de información en los detalles de cálculo le muestra el proceso de cálculo con las fórmulas aplicadas, las fuentes de la norma y los resultados con gran detalle.
