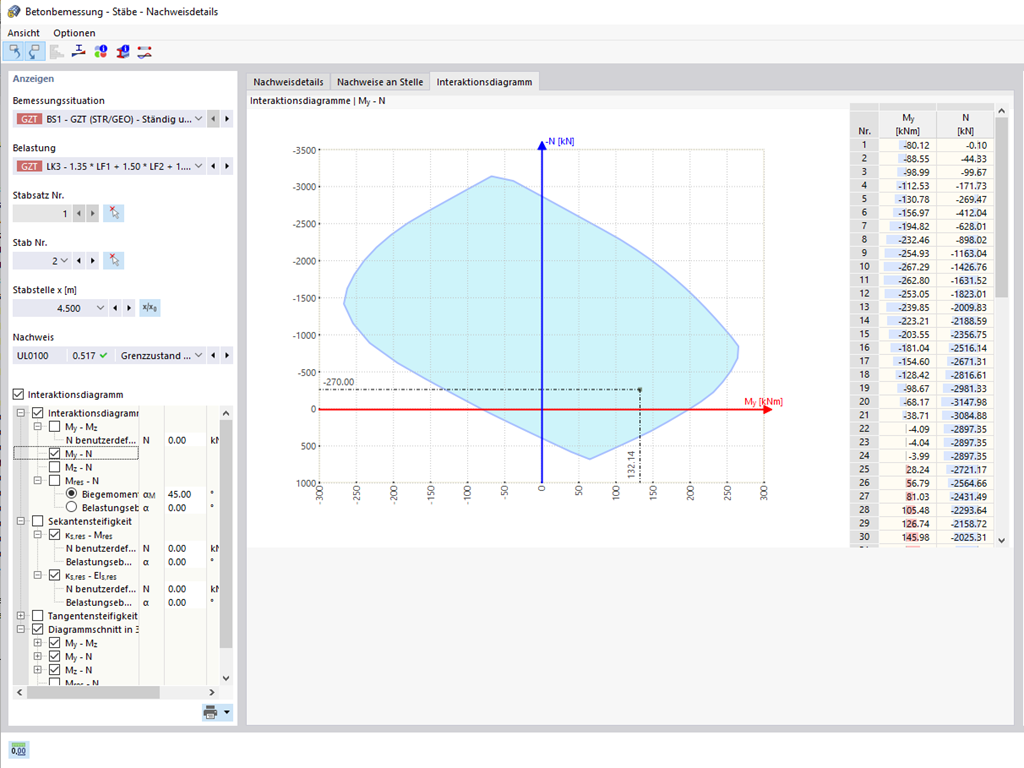

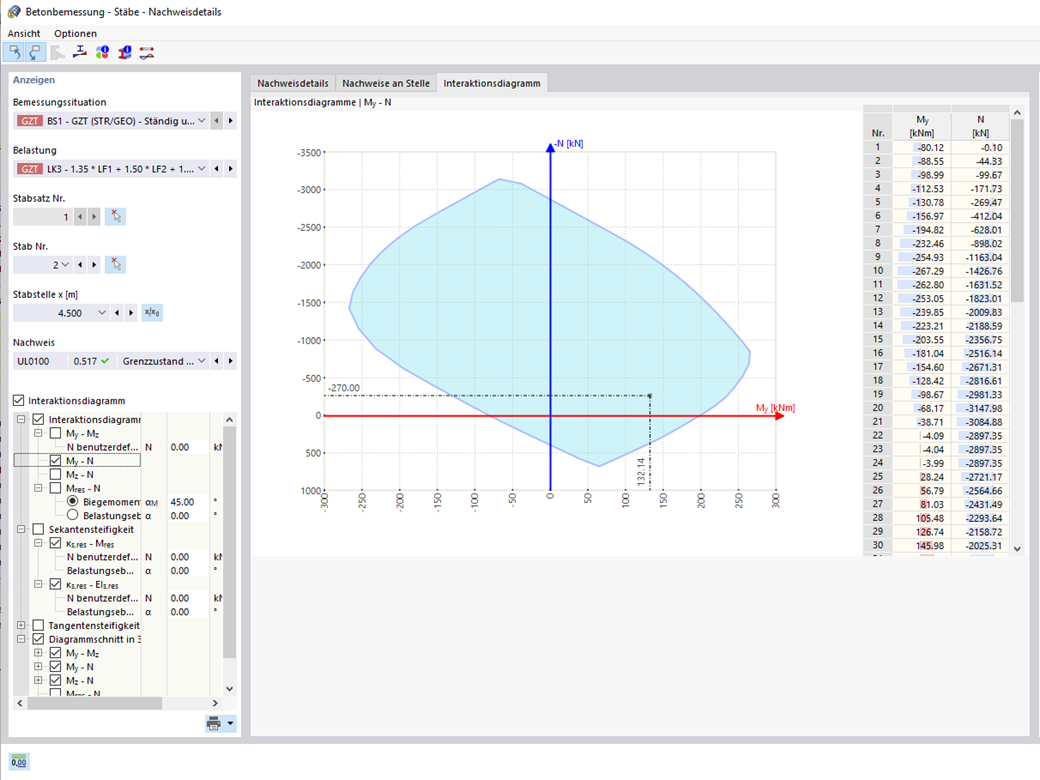

Wussten Sie, dass Sie die Moment-Normalkraft-Interaktionsdiagramme (M-N-Diagramme) auch grafisch ausgeben lassen können? Dadurch können Sie die Querschnittstragfähigkeit bei einer Interaktion von Biegemoment und Normalkraft ablesen. Neben den auf die Querschnittsachsen bezogenen Interaktionsdiagrammen (My-N-Diagramm und Mz-N-Diagramm) ist es ebenso möglich, einen individuellen Momentenvektor für die Erstellung eines Mres-N Interaktionsdiagrammes zu generieren. Sie können die Schnittebene der M-N-Diagramme anschließend im 3D-Interaktionsdiagramm darstellen.In einer Tabelle gibt Ihnen das Programm die zugehörigen Wertepaare der Grenztragfähigkeit aus. Die Tabelle ist dynamisch mit dem Diagramm verbunden, sodass der ausgewählte Grenzpunkt auch im Diagramm dargestellt wird.
Betonbemessung | Moment-Normalkraft-Interaktionsdiagramm von Stahlbetonquerschnitten
Veranstaltung
Veranstaltung
Veranstaltung
![Stützweiten anhand Bild 5.2 aus [1]](/de/webimage/039540/3493371/01_Abmessungen_DE.png?mw=512&hash=58b2bdc31c41aaa1922dee58cf4edd3750292f7b)
Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.
Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:
- Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
- Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Qfat geführt.
Im Add-On Betonbemessung steht Ihnen die Erdbebenbemessung für Stahlbetonstäbe gemäß EC 8 zur Verfügung. Dies umfasst u. a. folgende Funktionalitäten:
- Erdbebenbemessungskonfigurationen
- Unterscheidung der Duktilitätsklassen DCL, DCM, DCH
- Möglichkeit der Übernahme des Verhaltensbeiwertes aus der dynamischen Analyse
- Prüfen des Grenzwertes für den Verhaltensbeiwert
- Kapazitätsnachweise 'Strong column – weak beam'
- Konstruktionsregeln für den Nachweis der Krümmungsduktilität
- Konstruktionsregeln für örtliche Duktilität
Im Add-On Betonbemessung können Sie beliebige RSECTION-Querschnitte bemessen. Die Betondeckung, Querkraft- und Längsbewehrung definieren Sie direkt in RSECTION.
Nach dem Import des bewehrten RSECTION-Querschnitts in RFEM 6 oder RSTAB 9 können Sie diesen für die Bemessung im Add-On Betonbemessung verwenden.
Zum Erklärvideo
Das Statikprogramm gibt Ihnen alle geführten Nachweise der Bemessungsnorm übersichtlich aus. Für jeden Bemessungsnachweis müssen Sie ein Ausnutzungskriterium bestimmen. Zusätzlich zu den Nachweisen der Tragfähigkeit und Gebrauchstauglichkeit überprüft das Programm auch die konstruktiven Regeln der Norm. Jeder Bemessungsnachweis bringt entsprechende Bemessungsdetails ein, in denen die Eingangswerte, die Zwischenergebnisse und die Endergebnisse strukturiert angeordnet sind. In einem Infofenster finden Sie unter den Bemessungsdetails eine detaillierte Anzeige des Berechnungsablaufs mit angesetzten Formeln, Normenquellen und Ergebnissen.
