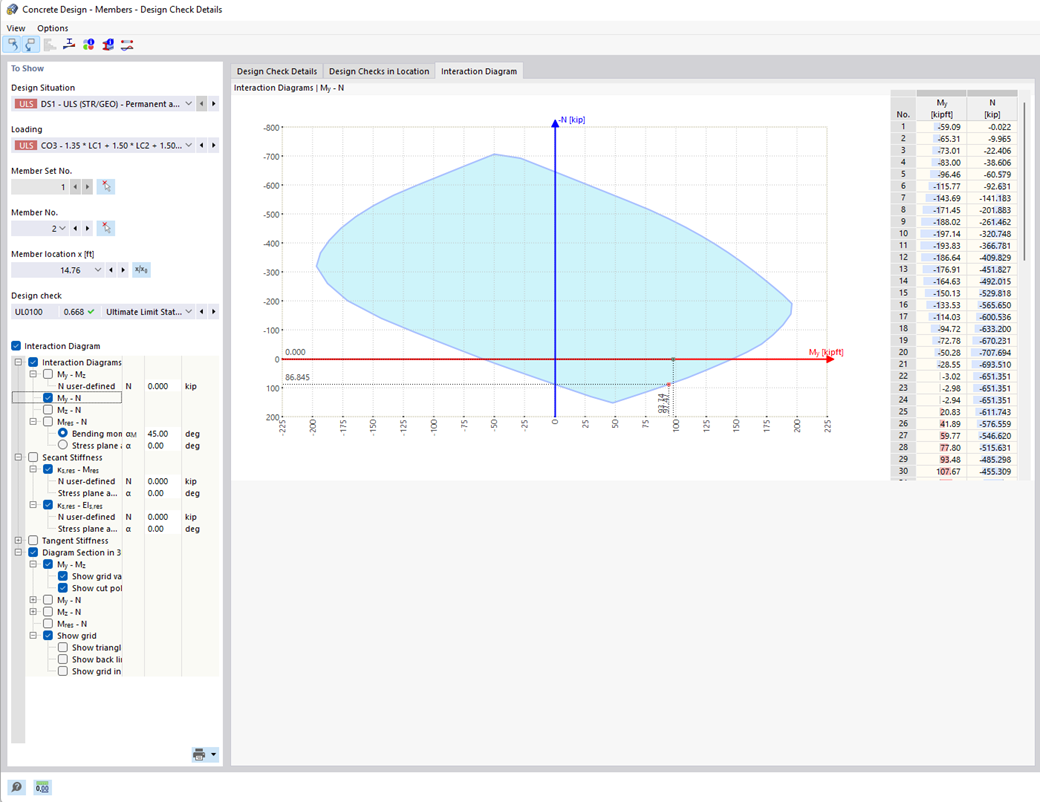

Věděli jste, že interakční diagramy moment-normální síla (M-N-diagramy) můžete zobrazit také graficky? Můžete tak odečíst únosnost průřezu při interakci ohybového momentu a normálové síly. Kromě interakčních diagramů vztahujících se k osám průřezu (My-N diagramu a Mz-N diagramu), lze také vygenerovat samostatný vektor ohybových momentů pro vytvoření interakčního diagramu Mres-N. Rovinu řezu M-N diagramů pak můžete zobrazit ve 3D interakčním diagramu. Program vám v tabulce zobrazí příslušné dvojice hodnot pro mezní pevnost únosnosti. Tabulka je dynamicky propojena s diagramem, takže se v diagramu zobrazí také vybraný mezní bod.
Posouzení železobetonových konstrukcí | Interakční diagram moment-normálová síla pro železobetonové průřezy
Máte nějaké otázky?
Délka: 00:00:00 min
Délka: 00:30:52 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:03:40 min
Délka: 00:00:50 min
Délka: 00:01:30 min
Posouzení na únavu podle EN 1992-1-1 je třeba provést u konstrukčních prvků, které jsou vystaveny velkým rozkmitům rozpětí napětí a/nebo mnoha změnám zatížení. Posouzení pro beton a výztuž se provádějí odděleně. K dispozici jsou dvě možné metody posouzení.
V tomto příspěvku vám na příkladu desky z drátkobetonu popíšeme, jaký vliv má na výsledek výpočtu použití různých integračních metod a různý počet integračních bodů.
![Rozpětí podle obr. 5.2 z [1]](/cs/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Pro správné posouzení průvlaku nebo deskového nosníku v programu RFEM 6 a v addonu 'Posouzení železobetonových konstrukcí' je rozhodující stanovení 'šířky desek' u žeber. V tomto článku se zabýváme možnostmi pro zadání nosníku o dvou polích a výpočtem rozměrů desek podle EN 1992-1-1.
Při výpočtu pravidelných konstrukcí není často zadání složité, je ale časově náročné. Automatizace zadávání pak může ušetřit drahocenný čas. V předkládaném případě je úkolem uvažovat podlaží domu jako jednotlivé fáze výstavby. Zadání bude provedeno pomocí programu C#, aby uživatel nemusel ručně zadávat prvky jednotlivých podlaží.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
V addonu Posouzení železobetonových konstrukcí můžete posuzovat libovolné průřezy z RSECTION. Betonové krytí a smykovou a podélnou výztuž zadáte přímo v RSECTION.
Po importu vyztuženého průřezu z RSECTION do programu RFEM 6 nebo RSTAB 9 můžete daný průřez použít pro posouzení v addonu Posouzení železobetonových konstrukcí.
K názornému videu
Program pro statické výpočty vám poskytne jasný přehled o všech posudcích provedených pro návrhovou normu. Pro každý posudek musíte zadat kritérium využití. Kromě posouzení mezního stavu únosnosti a použitelnosti ověřuje program také dodržení konstrukčních předpisů daných normou. Při každém posouzení se zobrazí příslušné detaily posudku, ve kterých jsou strukturovaně uspořádány vstupní hodnoty, mezivýsledky a konečné výsledky. V informačním okně v detailech posudku naleznete velmi podrobně záznam průběhu výpočtu se všemi použitými vzorci, zdrojovými normami a výsledky.
Jaké produkty doporučujete pro statické výpočty a posouzení železobetonových konstrukcí?
Jak mohu použít grafické šablony pro vícenásobný tisk výztuže?
Jak mohu v addonu 'Posouzení železobetonových konstrukcí' v programu RFEM 6 aktivovat posouzení drátkobetonu?
Ačkoli byla u prutu splněna všechna posouzení, zobrazí se mi "Nepokrytá výztuž". Jak je to možné?
Jak mohu pro posouzení použitelnosti nebo průhybu definovat prut jako konzolu a ne jako nosník podepřený na obou koncích?
Umí addon Posouzení železobetonových konstrukcí pro RFEM 6 automaticky navrhnout výztuž prutů a ploch?
