Pregunta

¿Qué significa la denotación "Grupo" al definir una nueva combinación de resultados?

Respuesta:

En la columna "Grupo", puede ver cómo los casos de carga individuales se combinan en grupos y, por lo tanto, se consideran en el criterio de combinación.

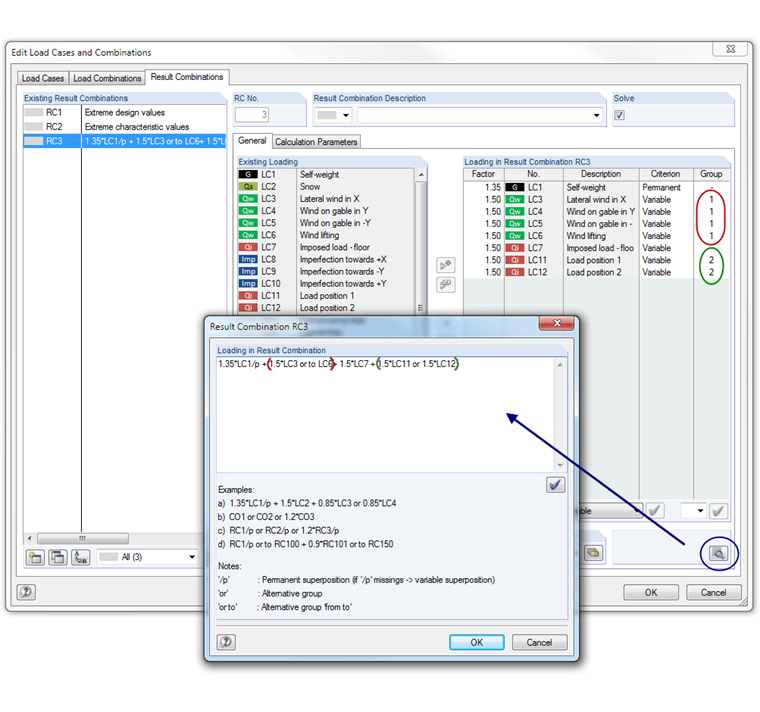

En la imagen de ejemplo, el caso de carga 3 al caso de carga 6 se asignan al grupo 1. El caso de carga 14 y el caso de carga 15 pertenecen al grupo 2. También puede imaginar los paréntesis alrededor de estos grupos:
1,35 * CC1/s + 1,5 * CC2 + (1,5 * CC3 o hasta CC6) + (1,5 * CC14 o 1,5 * CC15)

Los números de grupo facilitan la comprensión de la combinación, especialmente en el caso de combinaciones con varias operaciones Y/O.
