FAQ 000106 PL

1. grudnia 2017

Modelowanie | Konstrukcja RFEM RSTAB

Co oznacza "Grupa" podczas definiowania nowej kombinacji wyników?

Odpowiedź

W kolumnie "Grupa" można zobaczyć, w jaki sposób poszczególne przypadki obciążeń zostaną połączone w grupy, a tym samym uwzględnione w kryterium kombinacji.

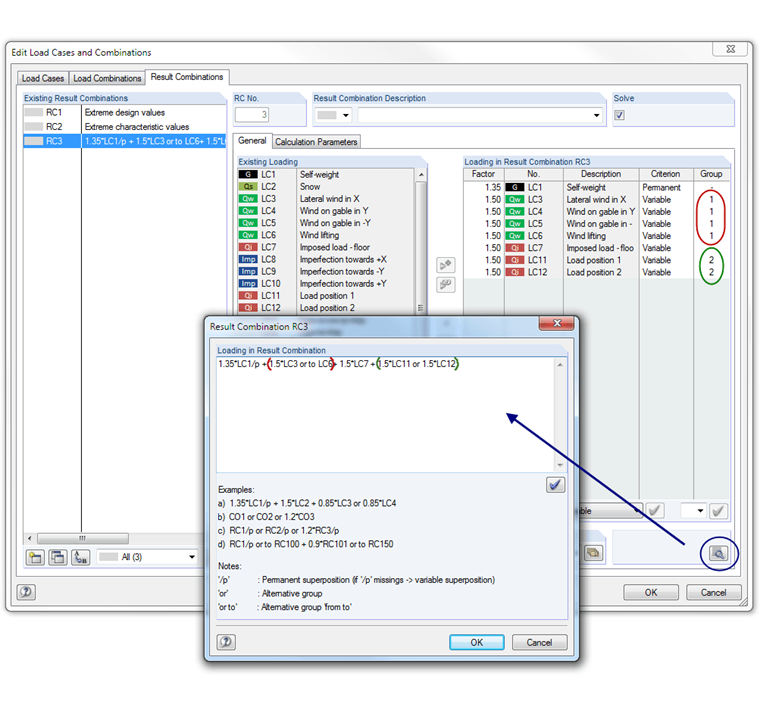

Na ekranie przykładowym przypadki obciążeń 3 do 6 są przydzielane do grupy 1. Przypadki obciążeń 14 i 15 należą do grupy 2. Można też wyobrazić sobie nawiasy kwadratowe wokół tych grup:
1,35 * PO1 / s + 1,5 * PO2 + (1,5 * PO3 lub do PO 6) + (1,5 * PO 14 lub 1,5 * PO15)

Numery grup ułatwiają zrozumienie kombinacji, szczególnie w przypadku kombinacji z kilkoma funkcjami AND / OR.

Słowa kluczowe

kombinacja wyników Przypadek obciążenia Grupa
