Este artículo fue traducido por el Traductor de Google Ver texto original

Un miembro estaba dividido por varios nodos. Cuando aplico las imperfecciones, cada miembro parcial obtiene su propia imperfección.

¿Cómo puedo definir una imperfección sobre todos los miembros?

Respuesta

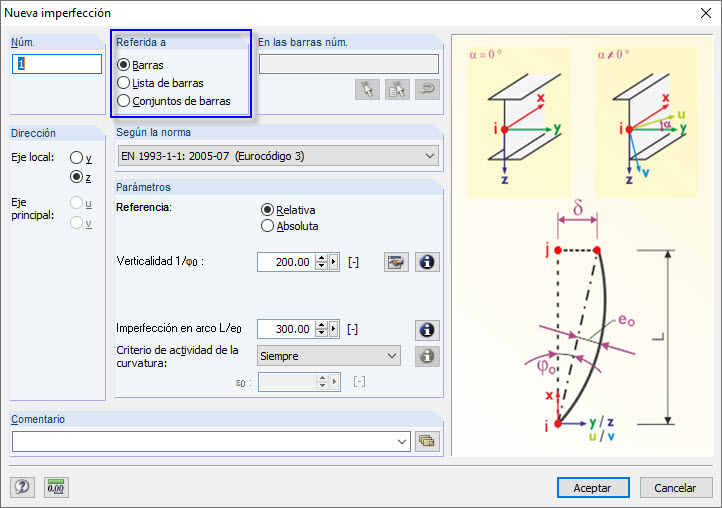

Si un miembro consta de varios submiembros, debe especificar los objetos a los que debe referirse la imperfección al definir la imperfección. Se pueden seleccionar las siguientes opciones:

Miembros

La imperfección actúa sobre una barra o sobre cada barra de varias barras seleccionadas.

Lista de miembros

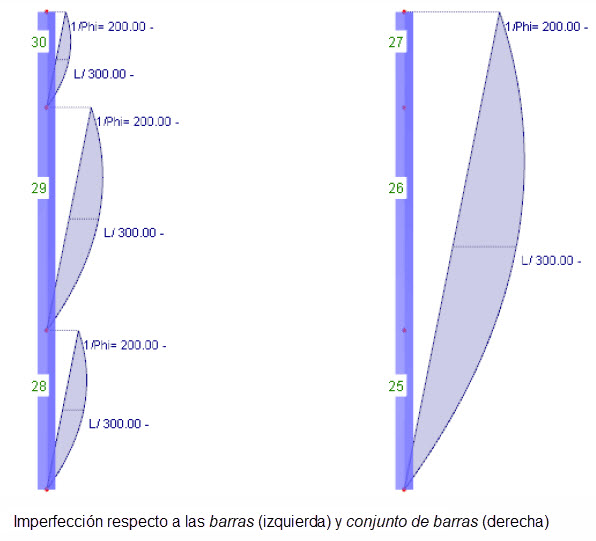

La imperfección actúa sobre la unión de barras, que tiene que estar definida en una lista. De este modo, las deformaciones previas e inclinaciones no se aplican individualmente a cada barra, salvo que como imperfección total para todas las barras de la lista de barras. Con una lista de barras, puede aplicar imperfecciones a través de las barras sin tener que definir barras continuas.

Conjuntos de miembros

La imperfección actúa sobre un conjunto de barras o sobre cada barra entre conjuntos de barras. Similar a la lista de barras descrita anteriormente, los parámetros de carga se aplican a la unión de barras incluidas en el conjunto de barras.

La generación automática de imperfecciones o sistemas imperfectos es posible con los módulos adicionales RSIMP y RF-IMP .

Palabras clave

Imperfección Lista de barras Conjunto de barras
