Pręt został podzielony przez kilka węzłów. Kiedy stosuję imperfekcje, każdy pręt częściowy ma swoją własną niedoskonałość.

Jak zdefiniować niedoskonałość wszystkich elementów?

Odpowiedź

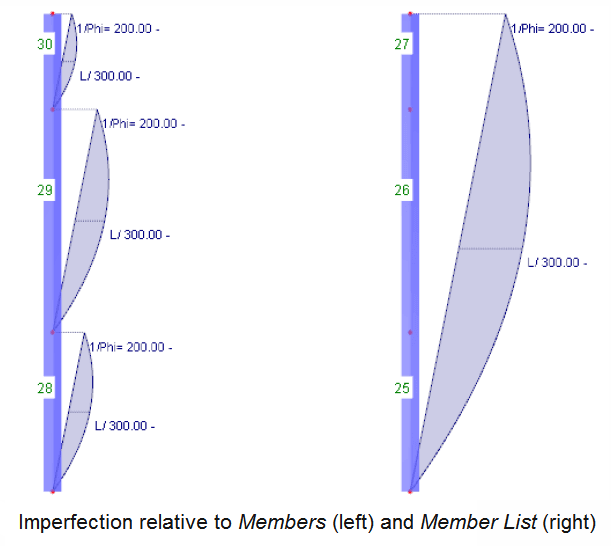

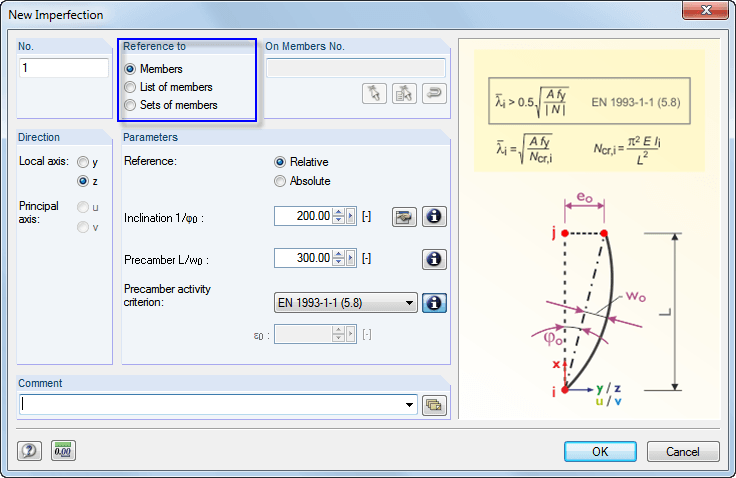

Jeżeli pręt składa się z kilku podelementów, należy określić obiekty, do których imperfekcja powinna się odnosić podczas definiowania imperfekcji. Dostępne są następujące opcje:

Członkowie

Imperfekcja działa na jeden pręt lub pojedynczo na każdy z kilku prętów.

Lista członków

Imperfekcja działa na wszystkie pręty, które należy zdefiniować na liście. Dzięki temu odkształcenia początkowe i przechyły nie są stosowane do każdego pręta osobno, lecz jako imperfekcja całkowita do wszystkich prętów znajdujących się na liście. Przy użyciu listy prętów można zastosować imperfekcje na wszystkich prętach bez potrzeby definiowania prętów ciągłych.

Zestawy prętów

Imperfekcja działa na jeden zbiór prętów lub na każdy z kilku zbiorów prętów. Podobnie jak w przypadku listy prętów, parametry są stosowane do wszystkich prętów znajdujących się w zbiorze prętów.

Automatyczne generowanie imperfekcji lub niedoskonałości systemów jest możliwe dzięki dodatkowym modułom RSIMP i RF-IMP .

Słowa kluczowe

Imperfekcja Lista prętów Zbiór prętów
