FAQ 000463 CS

1. prosince 2017

Modelování | Konstrukce RFEM RF-IMP RSTAB

Prut byl rozdělen do několika uzlů. Při použití imperfekcí dostává každý dílčí prut svou vlastní imperfekci.

Jak mohu definovat imperfekci u všech dílčích prutů?

Odpověď

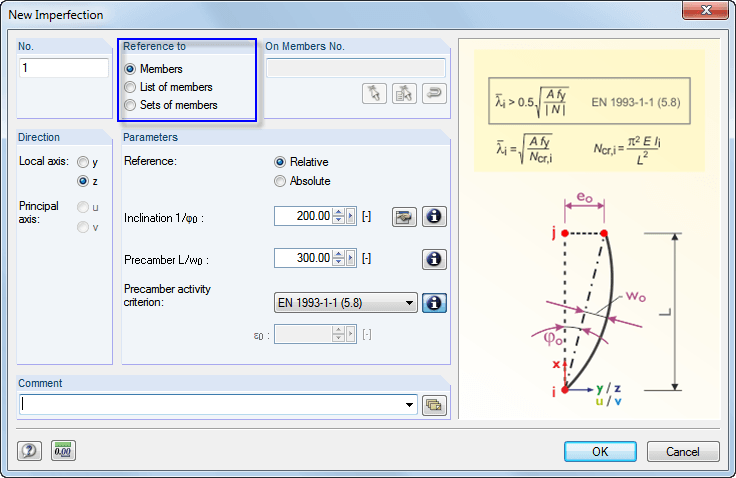

Pokud se prut skládá z několika dílčích prutů, je třeba zadat, na které objekty se má imperfekce při zadávání imperfekcí vztahovat. Máte k tomu následující možnosti:

Členové

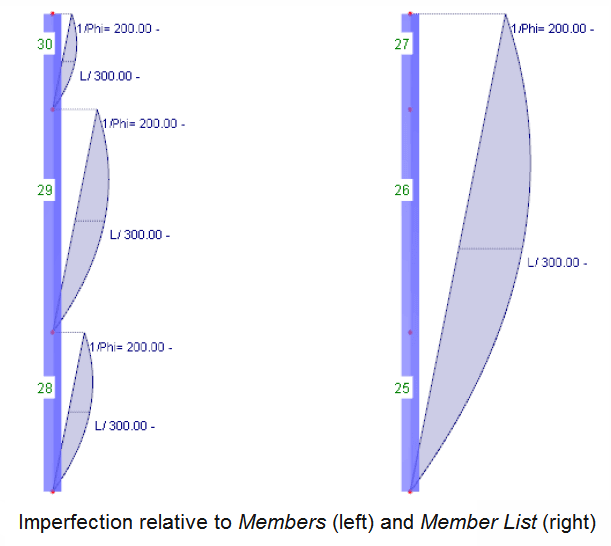

Imperfekce má vliv na jeden prut nebo na několik prutů nezávisle.

Seznam členů

Imperfekce působí na celý prut, který má být uveden v seznamu. Předformace a sklony se tak na prut neuplatňují jednotlivě, ale jako celkovou imperfekci u všech prutů v seznamu prutů. Pomocí seznamu prutů lze imperfekce uložit několik prutů, aniž bychom museli definovat spojité pruty.

Sady prutů

Imperfekce působí na sadu prutů nebo na několik sad prutů. Stejně jako u seznamu prutů se parametry vztahují na všechny pruty obsažené v sadě prutů.

Automatické vytváření imperfekcí nebo nedokonalých systémů je možné s přídavnými moduly RSIMP a RF-IMP .
