J'ai divisé un bâton par plusieurs nœuds. Lorsque vous appliquez les imperfections, chaque barre partielle a ses propres imperfections.

Comment puis-je définir une imperfection pour toutes les barres partielles?

Réponse

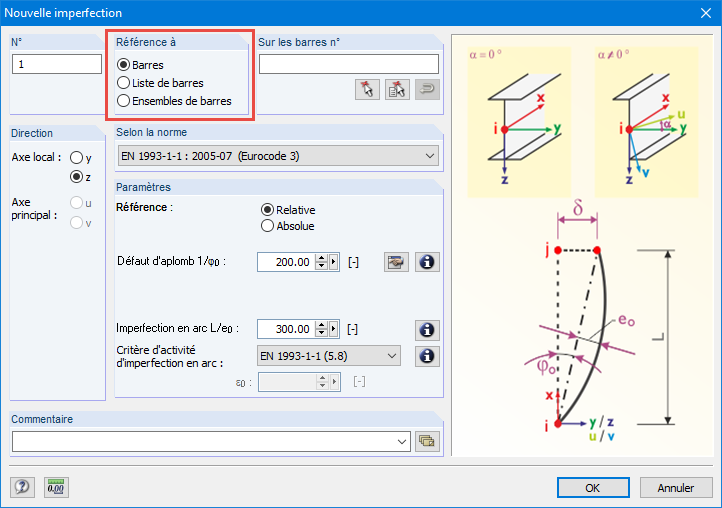

Si une barre est composée de plusieurs barres partielles, il est nécessaire de préciser les objets auxquels l'imperfection doit se référer lors de la définition de l'imperfection. Les options suivantes peuvent être sélectionnées :

Membres

L'imperfection agit sur une barre simple ou bien sur chaque barre de plusieurs barres sélectionnées.

Liste des membres

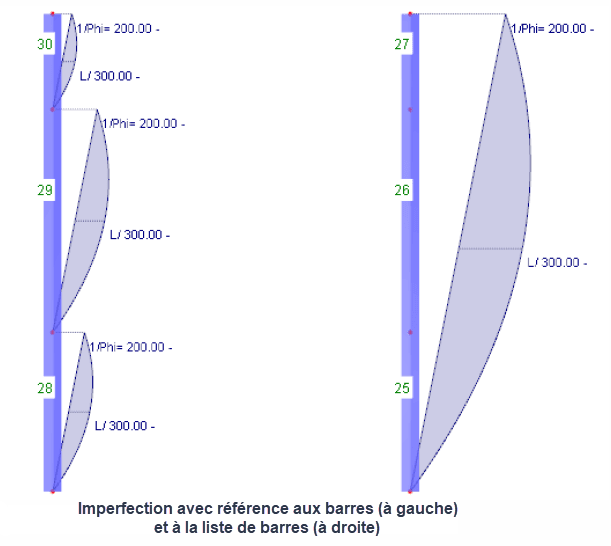

L'imperfection agit sur l'union des barres qui sont définies dans la liste. Les pré-déformations et les désalignements ne sont pas appliqués à chaque barre individuellement, mais constituent une imperfection globale pour tous les barres de la liste de barres. Une liste de barres permet d'appliquer des imperfections sur toutes les barres sans avoir à définir un ensemble de barres.

Ensembles de barres

L'imperfection agit sur un ensemble de barres ou sur chaque ensemble de plusieurs ensembles de barres. Comme pour la liste des barres décrite ci-dessus, les paramètres sont appliqués à toutes les barres incluses dans l'ensemble de barres.

La génération automatique d'imperfections ou de systèmes imparfaits est possible à l'aide des modules additionnels RSIMP et RF-IMP .
