FAQ 000463 DE

Modellierung | Struktur RFEM RF-IMP RSTAB

Ich habe einen Stab durch mehrere Knoten geteilt. Beim Ansetzen der Imperfektionen wird nun jedem Teilstab eine eigene Imperfektion zugewiesen.

Wie kann ich eine Imperfektion über alle Teilstäbe definieren?

Antwort

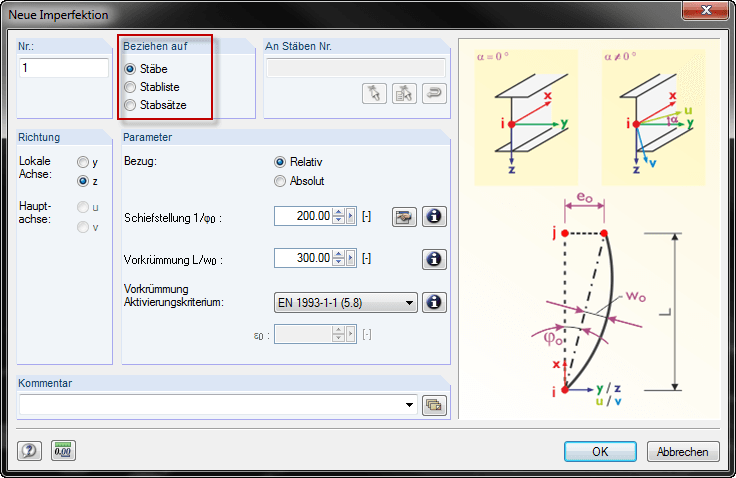

Besteht ein Stab aus mehreren Teilstäben ist bei der Definition der Imperfektion festzulegen, auf welche Objekte sich die Imperfektion beziehen soll. Folgende Möglichkeiten stehen zur Auswahl:

Stäbe

Die Imperfektion wirkt auf einen Stab oder jeweils einzeln auf mehrere Stäbe.

Stabliste

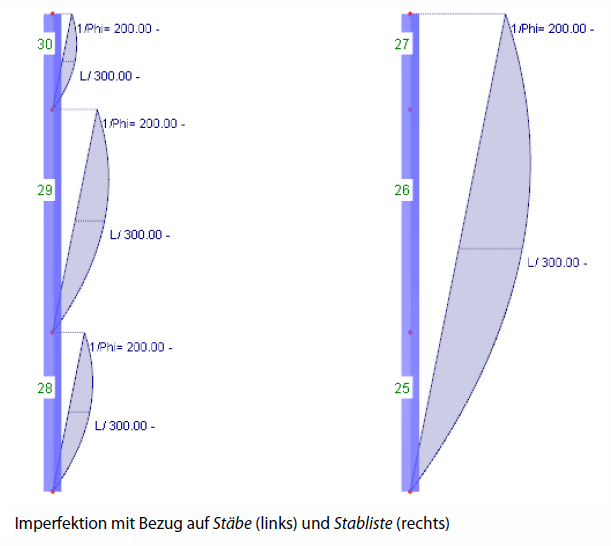

Die Imperfektion wirkt auf die Gesamtheit der Stäbe, die in einer Liste festzulegen sind. Die Vorverformungen und Schiefstellungen werden so nicht auf jeden Stab einzeln angesetzt, sondern als Gesamtimperfektion auf alle Stäbe der Stabliste. Über eine Stabliste lassen sich Imperfektionen stabübergreifend aufbringen, ohne einen Stabzug definieren zu müssen.

Stabsätze

Die Imperfektion wirkt auf einen Stabsatz oder jeweils auf mehrere Stabsätze. Wie bei einer Stabliste werden die Parameter auf die Gesamtheit der im Stabsatz enthaltenen Stäbe angesetzt.

Das automatische Erzeugen von Imperfektionen oder imperfekten Systemen ist mit den Zusatzmodulen RSIMP und RF-IMP möglich.
