¿Es posible calcular el método de rigidez con RFEM o RSTAB?

Respuesta

No, no lo es. En su lugar, se usa una variación del método del módulo de reacción de la subrasante. La relación con el módulo de rigidez E S no es posible.

En RFEM, se ha implementado un modelo de cimentación con múltiples parámetros. Esto puede utilizarse para realizar cálculos de asentamiento muy realistas.

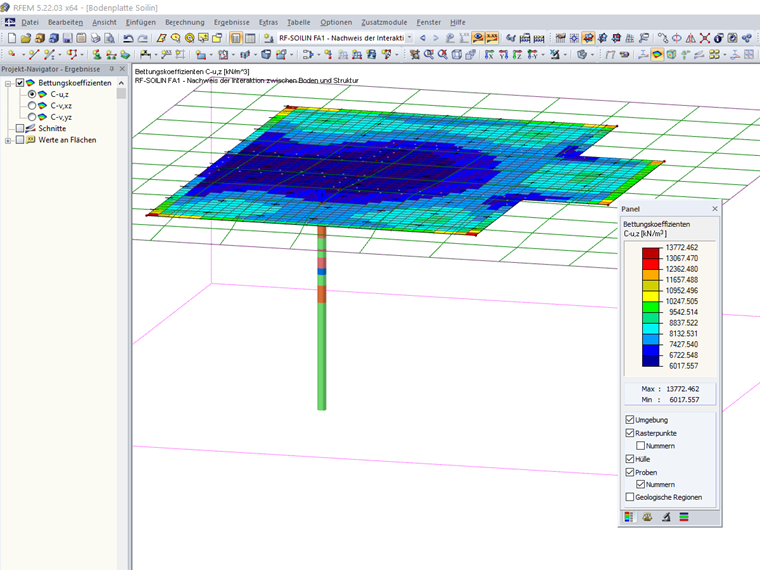

El problema, sin embargo, es encontrar valores precisos para los parámetros C u, z , C v, xz y C v, yz . Para esto, el módulo adicional RF-SOILIN es útil: los parámetros de la subrasante se calculan a partir de las cargas y los datos del informe geotécnico (coeficiente de rigidez o módulo de elasticidad y razón de Poisson, pesos específicos, grosores de capa) para cada uno elemento utilizando un método no lineal. Estos parámetros dependen de la carga e influyen en el comportamiento de la estructura. Los resultados de este proceso iterativo son soluciones realistas y esfuerzos internos en la estructura.

Palabras clave

Método de rigidez Método del módulo de reacción de la subrasante Modelo de cimentación Cimentación Cimentación elástica superficial Suelo
