Ist es mit RFEM oder RSTAB möglich, nach dem Steifezifferverfahren zu rechnen?

Antwort

Nein. Es findet eine Abwandlung des Bettungszahlverfahrens Anwendung. Eine Beziehung auf den Steifemodul ES ist nicht möglich.

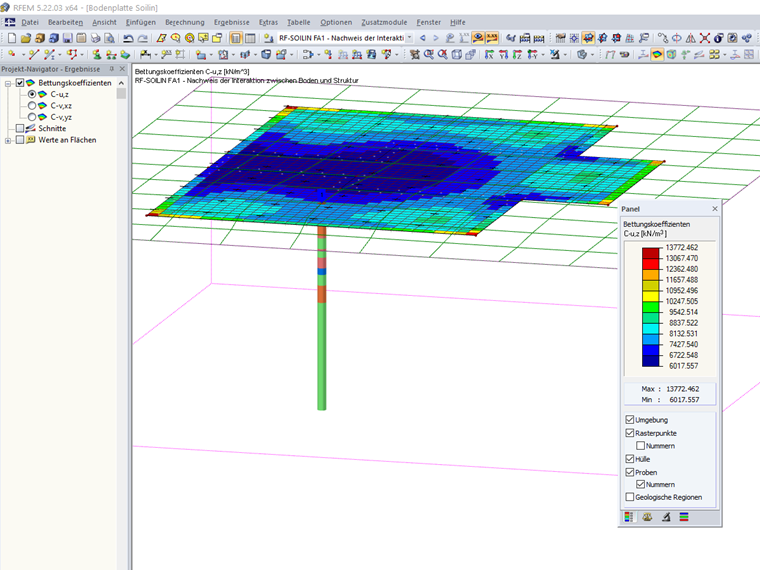

In RFEM ist ein mehrparametrisches Bettungsmodell implementiert. Damit können realistische Setzungsberechnungen durchgeführt werden.

Ein Problem ist es jedoch, genaue Werte für die Parameter Cu,z, Cv,xz und Cv,yz zu finden. Hierbei unterstützt Sie das Zusatzmodul RF-SOILIN: Aus den Belastungen und den Daten des Baugrundgutachtens (Steifeziffer oder E-Modul und Querdehnzahl, Wichte, Schichtdicken) werden für jedes einzelne finite Element mit einem nichtlinearen Verfahren die Bettungsparameter berechnet. Diese Parameter sind lastabhängig und beeinflussen ihrerseits wieder das Verhalten des Bauwerks. Das Ergebnis dieses iterativen Prozesses sind realistische Setzungen und Schnittgrößen im Bauwerk.
