Est-il possible de calculer la méthode de rigidité avec RFEM ou RSTAB?

Réponse

À la place, une méthode de module de réaction en graduation est utilisée. La relation avec le module de rigidité ES est impossible.

Dans RFEM, un modèle de fondation multi-paramètres a été implémenté. Vous pouvez ainsi effectuer un calcul de tassement très réaliste.

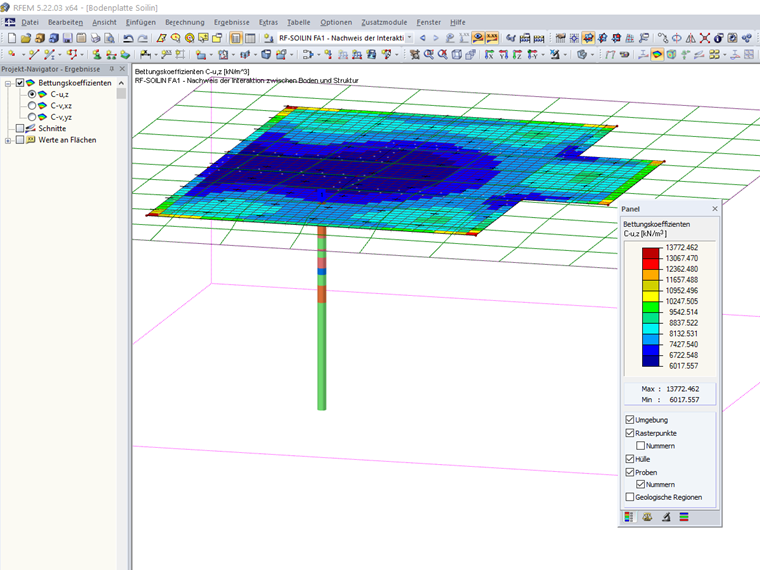

Le problème consiste cependant à trouver des valeurs précises pour les paramètres Cu, z , Cv, xz et Cv, yz . Le module additionnel RF-SOILIN est utile pour cela: les paramètres de fondation sont calculés à partir des charges et des données du rapport géotechnique (module de rigidité ou module d'élasticité et coefficient de poisson, poids spécifiques, épaisseurs de couche) à l'aide d'une méthode non linéaire pour chaque élément fini. Ces paramètres dépendent de la charge et influencent le comportement de la structure. Les résultats de ce processus itératif sont des tassements réalistes et des efforts internes dans la structure.

Mots-clés

Méthode du module d'élasticité Méthode du module de réaction de la plateforme Modèle de fondation Fondation Fondation él. sol
