FAQ 000620 PL

1. grudnia 2017

Robert Vogl Obliczenia RFEM RF-SOILIN RSTAB

Czy można obliczyć metodę sztywności za pomocą programu RFEM lub RSTAB?

Odpowiedź

Nie, nie jest. Zamiast tego stosowana jest zmienna metoda modulacji podłoża. Odniesienie do modułu sztywności ES jest niemożliwe.

W programie RFEM zaimplementowano wieloparametrowy model podłoża. Pozwala to na bardzo realistyczne obliczenia.

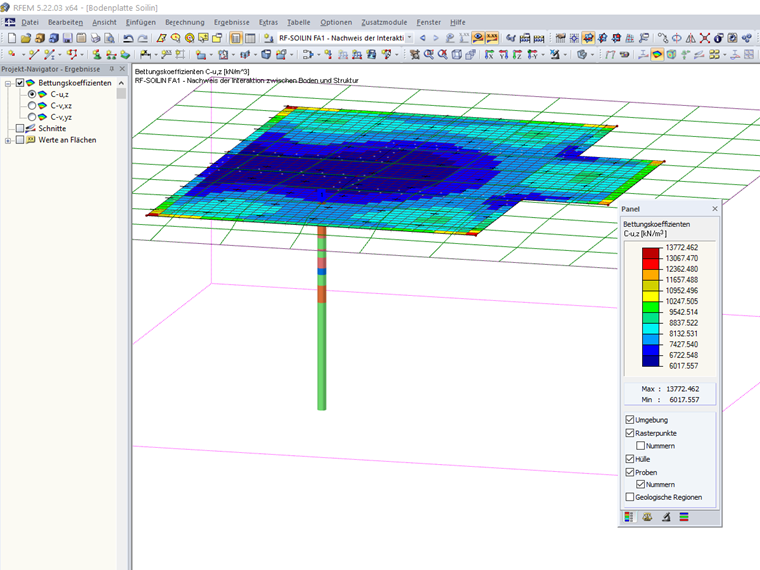

Problemem jest jednak znalezienie dokładnych wartości dla parametrów C u, z , C v, xz oraz C v, yz . W tym celu pomocny jest moduł dodatkowy RF-SOILIN : parametry podłoża są obliczane na podstawie obciążeń oraz danych z protokołu geotechnicznego (moduł sztywności lub moduł sprężystości i współczynnika poissona, ciężary własne , grubości warstw) dla każdego z elementów skończonych element przy użyciu metody nieliniowej. Parametry te są zależne od obciążenia i wpływają na zachowanie konstrukcji. Rezultatem tego iteracyjnego procesu są realne rozstawy i siły wewnętrzne w konstrukcji.

Słowa kluczowe

Moduł modułu sztywności Metoda podłużnego modułu reakcji Model podłoża Podłoże Podłoże powierzchniowe sprężyste Gleba
