Respuesta:

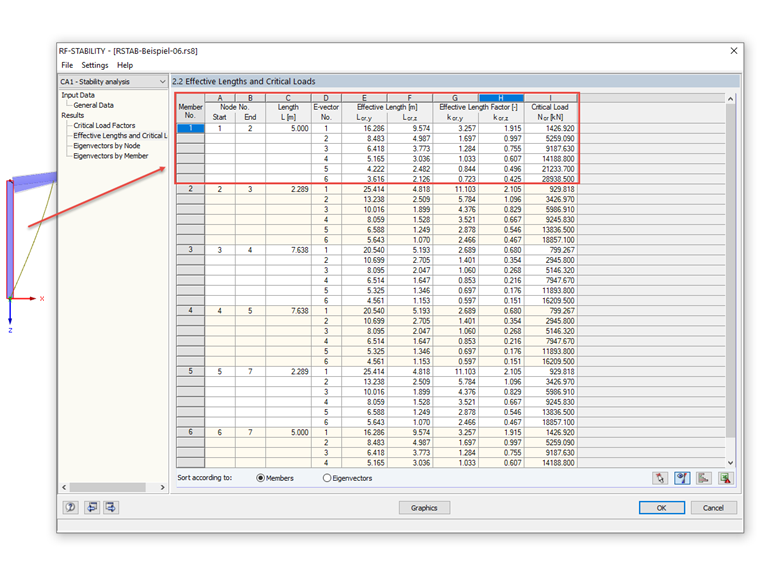

RF-STABILITY y RSBUCK realizan un análisis de valores propios para todo el modelo con un cierto estado del esfuerzo axil. Dependiendo del número requerido de valores propios, los resultados muestran los factores de carga crítica con las curvas de pandeo correspondientes y la longitud efectiva sobre el eje mayor y menor para cada barra, dependiendo de la forma del modo. Dado que cada caso de carga tiene normalmente un estado diferente de la fuerza axial en los elementos, surge un resultado de longitud eficaz perteneciente separado para el pilar del pórtico para cada situación de carga. La longitud eficaz cuyo modo de pandeo hace que el pilar se pandee en el plano correspondiente es la longitud correcta para el cálculo de la situación de carga respectiva. Dado que este resultado puede ser diferente para cada diseño debido a las diferentes situaciones de carga, se supone que la longitud eficaz más larga de todos los análisis calculados es igual para todas las situaciones de carga.
Pregunta
Me gustaría calcular las longitudes eficaces para un pilar de pórtico en el plano del pórtico utilizando RSBUCK o RF-STABILITY. ¿Qué caso de carga o combinación de cargas debo aplicar?
Autor
El Sr. Baumgärtel proporciona soporte técnico para los clientes de Dlubal Software.
