FAQ 002237 ES
Este artículo fue traducido por el Traductor de Google
¿Cómo se pueden considerar las barras de tracción en RF-/DYNAM Pro?
Respuesta
Los análisis dinámicos, como la determinación de vibraciones naturales o el análisis del espectro de respuesta, siempre se realizan en sistemas lineales. Para evitar no linealidades, como considerar barras de tracción en un análisis dinámico, es necesario un procedimiento complejo. Este procedimiento se describe para los módulos adicionales Vibraciones naturales y cargas equivalentes en este artículo técnico .
Sin embargo, debe considerar si esta consideración compleja es necesaria para su sistema o si la linealización es suficiente.
En el módulo adicional Nonlinear Time History, las barras de tracción se consideran habituales. En este artículo técnico se describe un ejemplo.
Palabras clave
Barra de tracción No lineal Análisis dinámico espectro de respuesta Cargas equivalentes
Referencia
Enlaces
- Vistas 422x
- Actualizado 6. abril 2021
Contacte con nosotros
¿Ha encontrado su pregunta?
Si no es así, contacte con nosotros a través de nuestro servicio de asistencia gratuito por correo electrónico, chat o fórum, o envíenos su pregunta mediante el formulario en línea.
Eventos recomendados
Eurocódigo 5 | Estructuras de madera según DIN EN 1995-1-1
Curso de formación en línea 20. mayo 2021 8:30 - 12:30 CEST
RFEM, | Dinámica estructural y cálculo sísmico según EC 8
Curso de formación en línea 2. junio 2021 8:30 - 12:30 CEST
Análisis del espectro de respuesta en RFEM según NBC 2015
Webinar 30. septiembre 2020 14:00 - 15:00 CDT
Análisis no lineal en el historial del tiempo - Vibraciones inducidas por la máquina
Webinar 8. marzo 2018
Cargas equivalentes sísmicas utilizando el análisis del espectro de respuesta en RFEM
Webinar 29. marzo 2016
Vídeos
![[EN] KB 000694 | Análisis de vibraciones "simplificado" para el EC 5 en RF-/TIMBER Pro](http://img.youtube.com/vi/tJqb9tzaTws/mqdefault.jpg)
[EN] KB 000694 | Análisis de vibraciones "simplificado" para el EC 5 en RF-/TIMBER Pro
Longitud 1:22 mín
![[EN] Tutorial de RFEM 5 para estudiantes | 014 Dynamics: Vibraciones naturales | Datos de salida](/-/media/Images/netgenium/thumbnails/2/9/9/8/8/2998886/2998886.png?la=es&mw=348&mlid=5CA4FAA107D24AEB83FECEE9AA072DFA&hash=875B9FEAA739983C69902EB096FA1257045FA449)
[EN] Tutorial de RFEM 5 para estudiantes | 014 Dynamics: Vibraciones naturales | Datos de salida
Longitud 5:34 mín
![[EN] Tutorial de RFEM 5 para estudiantes | 013 Dynamics: Vibraciones naturales | Datos de entrada](/-/media/Images/netgenium/thumbnails/2/9/8/3/0/2983006/2983006.png?la=es&mw=348&mlid=47DB1F2C7C2944329E4505A745667443&hash=D967788E0A4C72C0D8C99550BAF16124D650C147)
[EN] Tutorial de RFEM 5 para estudiantes | 013 Dynamics: Vibraciones naturales | Datos de entrada
Longitud 10:05 mín
![[EN] NBC 2015 Análisis de espectro de respuesta modal y consideraciones de cortante base](/-/media/Images/netgenium/thumbnails/2/9/6/7/3/2967370/2967370.png?la=es&mw=348&mlid=555702B117C541BDA691813794FD2D19&hash=8AD8C1337BB5205215710E4542F97E7C5C3C0F6D)
[EN] NBC 2015 Análisis de espectro de respuesta modal y consideraciones de cortante base
Longitud 1:48 mín
![[EN] Seminario web | Análisis del espectro de respuesta modal de NBC 2015 en RFEM](/-/media/Images/netgenium/thumbnails/2/9/7/2/5/2972551/2972551.png?la=es&mw=348&mlid=3F47F2C7E6F944B9B716C10DC6C587B1&hash=812DAC6D2CBA3CA723A299338F1211437C265B70)
[EN] Seminario web | Análisis del espectro de respuesta modal de NBC 2015 en RFEM
Longitud 1:01:16 mín
![[EN] KB 001657 | Respuesta en el estado estacionario para estructuras con excitación periódica](http://img.youtube.com/vi/PXcv4HYcNiM/mqdefault.jpg)
[EN] KB 001657 | Respuesta en el estado estacionario para estructuras con excitación periódica
Longitud 1:11 mín

Invitación al curso de formación en línea "Dinámica de estructuras y diseño sísmico con RFEM"
Longitud 1:29 mín
Modelos para descargar
Artículos de la base de conocimientos

Nuevo
Determinación de cargas equivalentes en RFEM y RSTAB
Con RF-/DYNAM Pro Equivalent Loads, es posible realizar un cálculo de carga equivalente utilizando el método del espectro de respuesta multimodal. En el ejemplo que se muestra aquí, esto se hizo para un oscilador de masas múltiples.
Capturas de pantalla

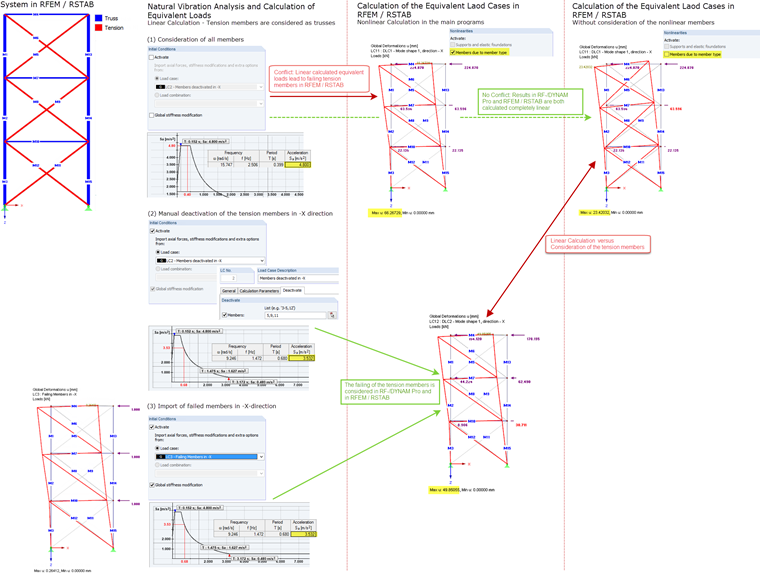

Diferentes frecuencias naturales sin consideración (izquierda) y con consideración de barras de tracción (derecha)
