Wie können Zugstäbe in RF-/DYNAM Pro behandelt werden?

Antwort

Um ein System mit Zugstäben in RF-/DYNAM Pro zu untersuchen empfiehlt es sich mehrere Eigenschwingungsfälle (ESFs) anzulegen und die Option der Steifigkeitsänderung zu nutzen. Die Eigenschwingungsanalyse ist eine lineare Analyse von Eigenfrequenzen und Eigenformen, Zugstäbe werden in RF-/DYNAM Pro als Fachwerkstäbe interpretiert die Druck und Zugkräfte gleichermaßen aufnehmen können. Um abzuschätzen wie sich die Frequenzen des Modells ändern wenn Zugstäbe ausgefallen sind, kann dieser Anfangszustand in RF-/DYNAM Pro über einen Lastfall mit manuell deaktivierten Stäben oder einen Lastfall in dem die Zugstäbe ausgefallen sind, importiert werden. Die definierten ESFs können Dynamischen Lastfällen (DLFs) zugewiesen werden um so beispielsweise ein Antwortspektrenverfahren mit Hilfe von Ersatzlasten durchzuführen (Zusatzmodul RF-/DYNAM Pro Ersatzlasten).

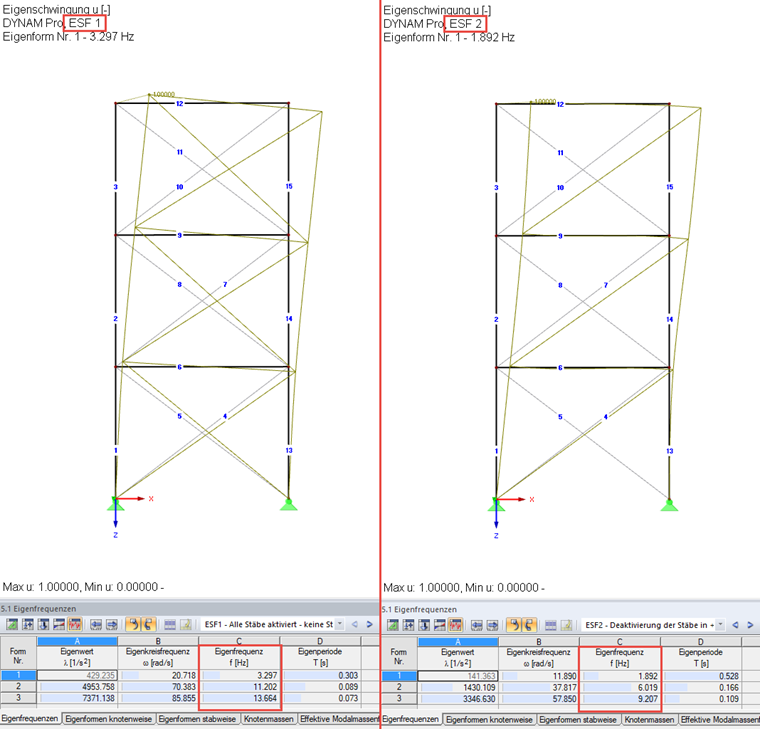

Die in das Hauptprogramm RFEM / RSTAB exportierten Ersatzlasten werden unter Berücksichtigung aller Nichtlinearitäten berechnet, dies kann unter Umständen zu Konflikten führen. In Bild 1 ist ein Beispiel dargestellt. Im ersten Fall werden in RF-/DYNAM Pro keine Steifigkeitsänderungen vorgenommen und somit alle Stäbe berücksichtigt, in RFEM / RSTAB hingegen fallen bei Berechnung der Ersatzlastfälle die Zugstäbe aus. Wenn man eine komplett lineare Berechnung wünscht müssen in diesem Fall die Nichtlinearitäten in RFEM / RSTAB deaktiviert werden. Im zweiten und dritten dargestellten Fall wird ein Anfangszustand importiert bei dem die Zugstäbe ausgefallen sind, die Ersatzlasten beruhen damit auf dem gleichen System wie das System an dem Schnittgrößen und Verformungen ermittelt werden.

Bei Verwendung des Antwortspektrenverfahrens im Modul RF-/DYNAM Pro Erzwungene Schwingungen werden die modifizierten Steifigkeiten des Eigenschwingungsfalles (ESF) auch für die weitere Berechnung der Ergebnisse verwendet. Die gesamte lineare Berechnung unter Berücksichtigung der Anfangszustände findet innerhalb des Moduls RF-DYNAM Pro statt.

Schlüsselwörter

Zugstab, Zugstäbe, Nichtlinear, Dynamik, Antwortspektrenverfahren, Ersatzlasten
