Pytanie

Jak można uwzględnić rozciągane pręty w RF-/DYNAM Pro?

Odpowiedź:

Analizy dynamiczne, takie jak określanie drgań własnych lub analiza spektrum odpowiedzi, są zawsze przeprowadzane na układach liniowych. Aby uniknąć nieliniowości, takich jak uwzględnianie prętów rozciąganych w analizie dynamicznej, konieczna jest złożona procedura. Procedura ta jest opisana dla modułów dodatkowych Drgania naturalne i Obciążenia zastępcze w tym artykule technicznym.

Należy jednak zastanowić się, czy to złożone zagadnienie jest konieczne dla danego systemu, czy też linearyzacja jest wystarczająca.

W module dodatkowym Nieliniowa historia czasowa pręty rozciągane są uwzględniane w zwykły sposób. Przykład jest opisany w tym artykule technicznym.

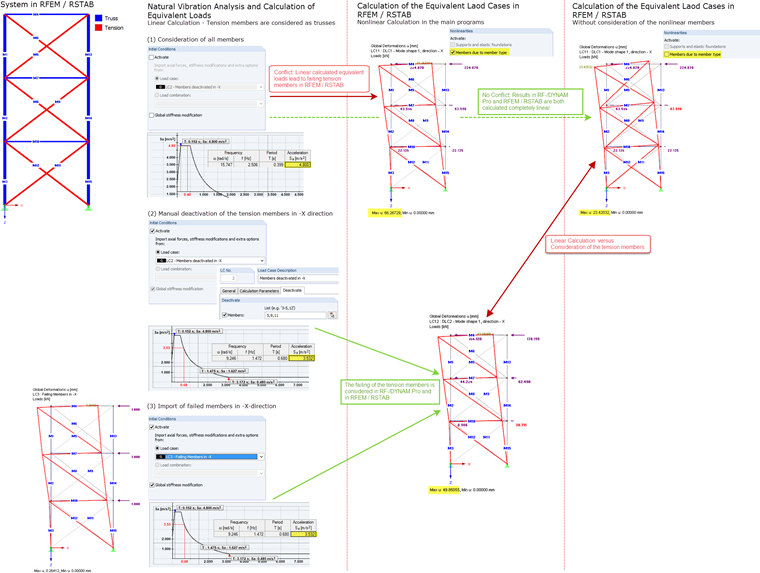

Różne częstotliwości drgań własnych bez uwzględnienia (po lewej) i z uwzględnieniem prętów rozciąganych (po prawej stronie)

Autor

Pani Effler jest odpowiedzialna za rozwój produktów do analizy dynamicznej i zapewnia wsparcie techniczne dla naszych klientów.
