Zohlednění nelinearit v dynamické analýze

Jak je možné zohlednit tahové pruty v přídavném modulu RF-/DYNAM Pro?


Odpověď:

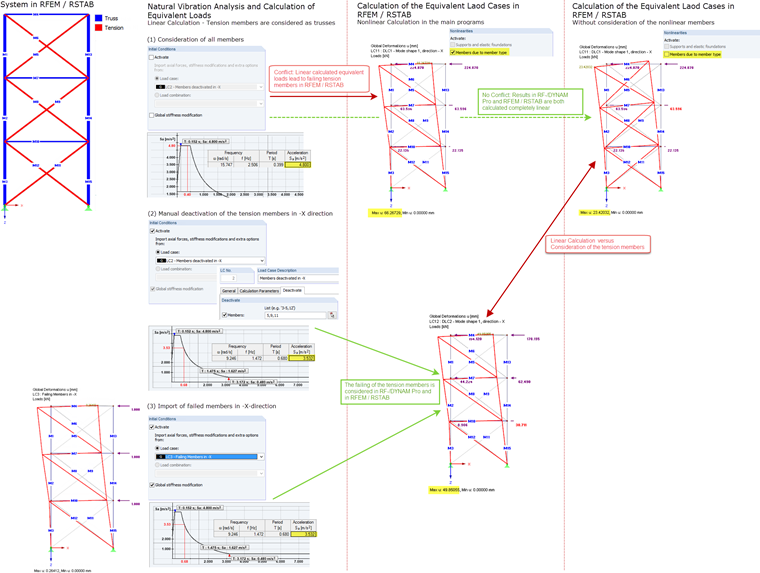

Dynamické analýzy, jako je stanovení vlastních vibrací nebo analýza spektra odezvy, se vždy provádějí na lineárních systémech. Pro zohlednění nelinearit v dynamické analýze, jako jsou např. tahové pruty, je vyžadovány náročné postupy. Tyto postupy jsou pro přídavné moduly Natural Vibrations a Equivalent Loads jsou popsány v tomto odborném článku.

Měli byste však uvážit, zda je pro Váš systém nutné toto složité posouzení zohlednit, nebo zda je linearizace dostatečná.

V přídavném modulu Nonlinear Time History se uvažují tahové pruty jako obvykle. Příklad je popsán v tomto odborném článku.


Autor

Ing. Effler se podílí na vývoji v oblasti dynamiky a v rámci technické podpory pečuje o naše zákazníky.
