¿Cómo puedo realizar una comprobación de pandeo para una superficie en RFEM?

Respuesta

Si desea realizar un análisis de pandeo con elementos de cáscara, se requieren los módulos adicionales RF-STABILITY, RF-IMP y RF-STEEL Surfaces.

El gobierno regula la carga según el análisis estático lineal.

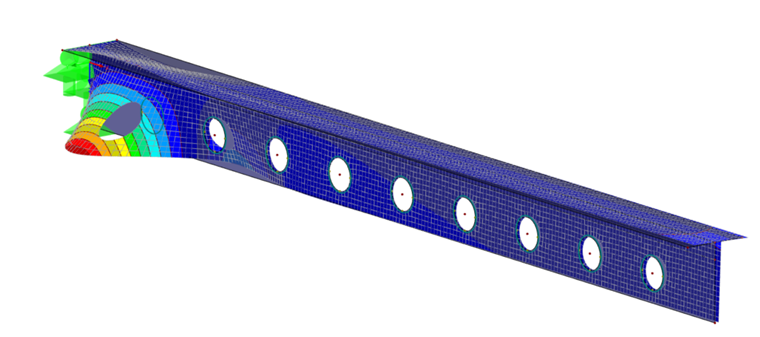

Los resultados del CO gobernante se usan entonces en RF-STABILITY para determinar el modo propio más bajo (deflexión local / abolladura de la superficie).
Con el resultado de RF-STABILITY, puede generar una estructura pre-deformada en RF-IMP escalando la forma del modo a una ordenada máxima (valor máximo de la deformación inicial). El valor máximo de la deformación inicial debe ser definido por el ingeniero.
Ahora, copie el LC gobernante y acórtelo según el análisis de segundo orden teniendo en cuenta la estructura pre-deformada de RF-IMP.
Los resultados se usan luego para realizar un análisis de la tensión con RF-STEEL Surfaces.

El video adjunto muestra el procedimiento general una vez más.

Ya hay algunos artículos técnicos muy interesantes sobre este tema en nuestro sitio web.

Palabras clave

Pandeo Superficie de cálculo de pandeo
