Pregunta

¿Cómo puedo integrar una referencia COM o el módulo en Microsoft Visual Studio?

Respuesta:

Puede establecer la referencia para RF-COM5 en C # de la siguiente manera (ver también la imagen 01):

En el proyecto del Explorador de proyectos, haga clic con el botón secundario en "Referencias" y seleccione "Agregar referencia ..."

En la nueva ventana, introduzca la ruta de Dlubal.RFEM5.dll utilizando "Examinar".

La ruta depende de la versión: "C:\Windows\Microsoft.NET\assembly\GAC_MSIL\Dlubal.RFEM5\...". Luego, seleccione la carpeta con el número de versión más alto.

Finalmente, es necesario establecer la incrustación de los tipos de interoperabilidad en "Falso" en las propiedades del enlace.

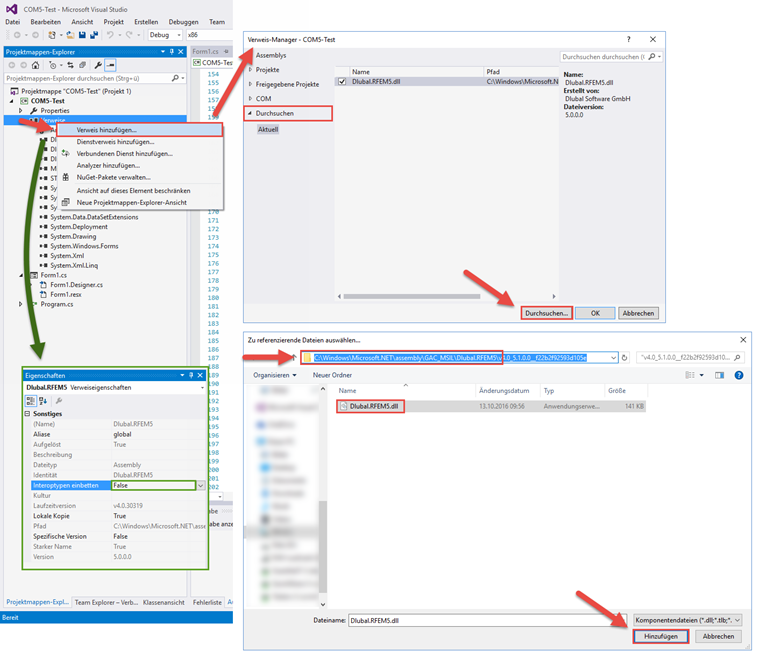

Creación de una referencia COM en VisualStudio
