Respuesta:

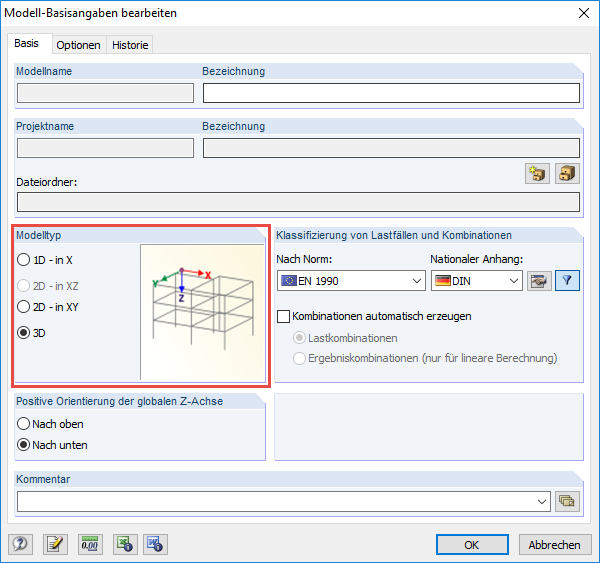

Si no puede seleccionar libremente todas las direcciones del apoyo en nudo, debe comprobar en Datos generales si ha seleccionado el tipo de modelo 3D. En una superficie 2D, se bloquean ciertas direcciones del apoyo.
Pregunta

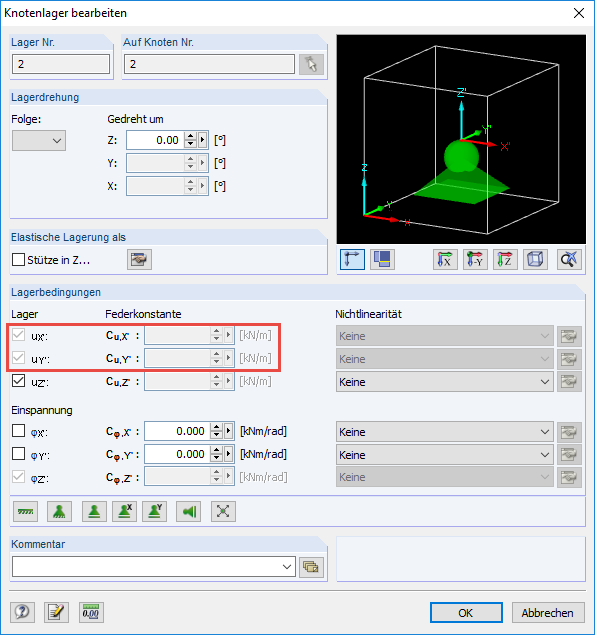

Me gustaría definir un apoyo en nudo desplazable en X ', pero la selección está en gris. ¿Por qué?
