Risposta:

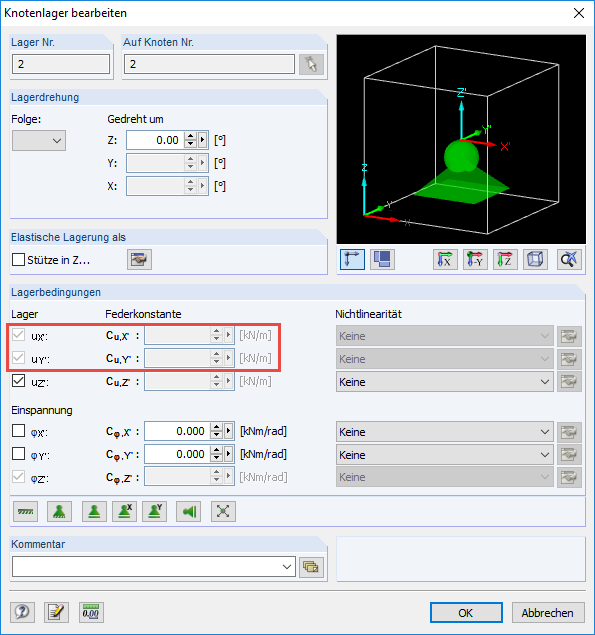

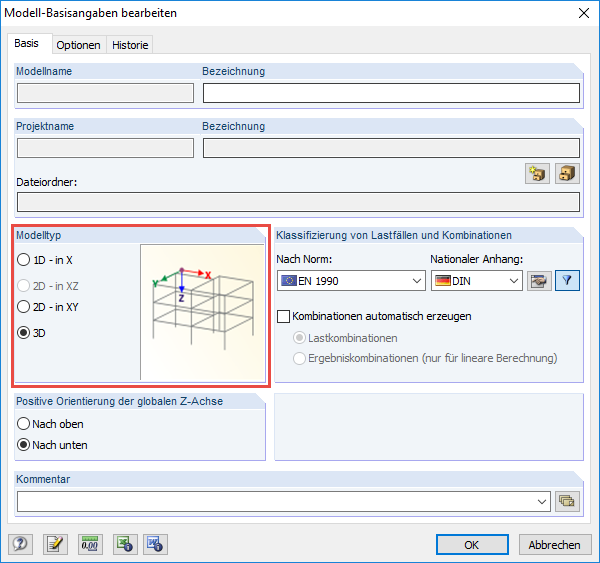

Se non è possibile selezionare liberamente tutte le direzioni del vincolo esterno del nodo, è necessario verificare in Dati generali se è stato selezionato il tipo di modello 3D. In una superficie 2D, alcune direzioni del vincolo esterno sono bloccate.
Domanda
Vorrei definire un vincolo esterno nodale spostabile in X', ma la selezione è disattivata. Perché?
