¿Qué paso del tiempo debo seleccionar para el cálculo del análisis en el dominio del tiempo en el módulo adicional RF-/DYNAM Pro?

Respuesta

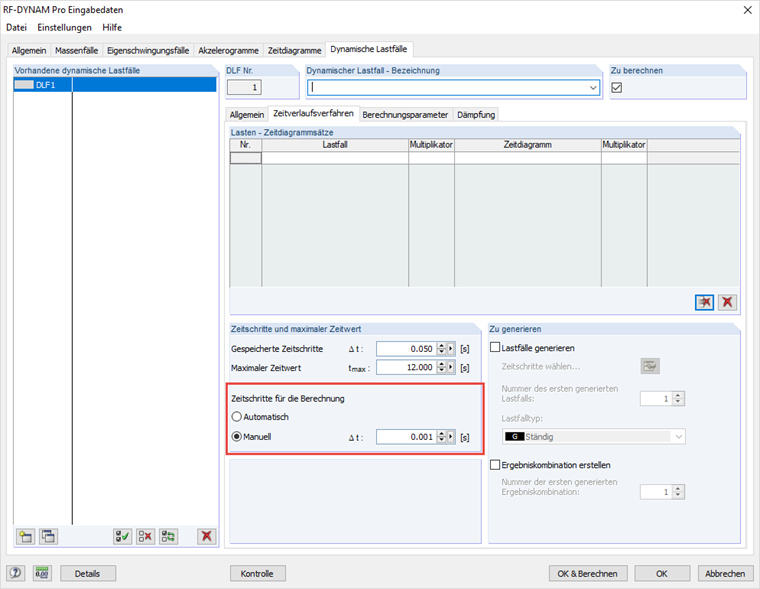

Hay dos opciones disponibles: una selección automática de pasos de tiempo y una manual. Especialmente para una estructura con no linealidades, siempre se recomienda seleccionar el paso de tiempo manualmente, ya que la determinación automática solo se realiza sobre la base de los acelerogramas o diagramas de tiempo definidos. Para este propósito, se debe realizar un estudio de convergencia de pasos de tiempo, que compara el tiempo de cálculo y la precisión.

El paso de tiempo a seleccionar depende de muchos factores, incluyendo la frecuencia de excitación, la frecuencia y el tamaño de la estructura, así como el grado de no linealidades. Por lo tanto, no es posible hacer una declaración general sobre el tamaño del intervalo de tiempo.

Para lograr una precisión suficiente, el período de gobierno T = 1/f se debe dividir en aproximadamente 20 pasos, es decir, el paso de tiempo Δt se debe seleccionar de la siguiente manera:

$\mathrm{Δt}\;<\frac{\mathrm T}{20}\;=\;\frac1{20\mathrm f}\;=\;\frac{\mathrm\pi}{10\mathrm\omega\;}$

Para sugerencias definidas transitoriamente, como los acelerogramas o diagramas de tiempo tabulados, el período de tiempo más corto se debe dividir en 7 pasos:

$\mathrm{Δt}\;=\;\frac{\mathrm{Min}\left\{{\mathrm t}_{\mathrm i+1}\right.-\;{\mathrm t}_{\mathrm i}\}\;}7$

Independientemente del cálculo, se especifican pasos de tiempo para guardar los resultados.
