Który z kroków należy wybrać w celu przeprowadzenia analizy historii czasowej w module RF- / DYNAM Pro?

Odpowiedź

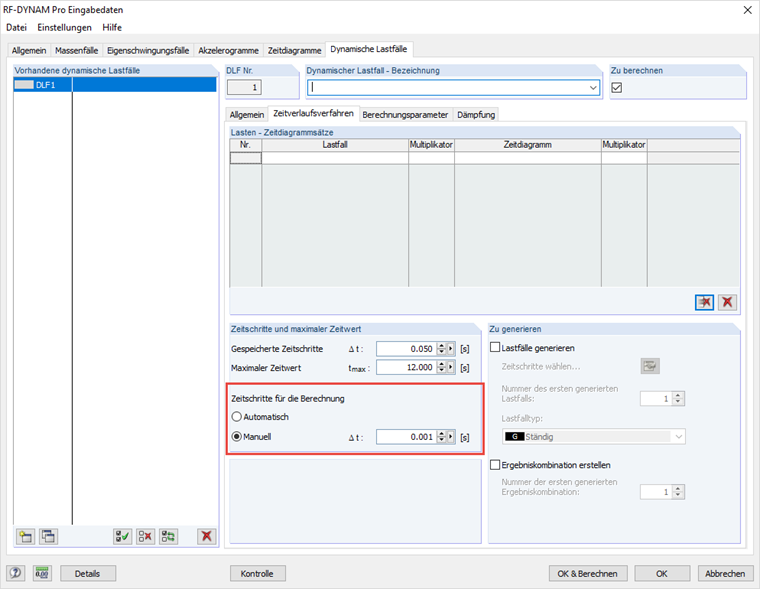

Dostępne są dwie opcje: automatyczny wybór kroku czasowego i ręczny. Szczególnie w przypadku konstrukcji z nieliniowościami zawsze zaleca się ręczny wybór kroku czasowego, ponieważ automatyczne wyznaczanie odbywa się tylko na podstawie zdefiniowanych akcelerogramów lub wykresów czasowych. W tym celu należy przeprowadzić badanie zbieżności kroków czasowych, które porównuje czas obliczeń i dokładność.

Wybrany krok czasowy zależy od wielu czynników, w tym częstotliwości wzbudzenia, częstotliwości i wielkości konstrukcji, a także od stopnia nieliniowości. W związku z tym nie jest możliwe ogólne stwierdzenie wielkości kroku czasowego.

Aby osiągnąć wystarczającą dokładność, okres rządzenia T = 1/f należy podzielić na około 20 kroków, tzn. Krok czasowy tt należy wybrać w następujący sposób:

$\mathrm{Δt}\;<\frac{\mathrm T}{20}\;=\;\frac1{20\mathrm f}\;=\;\frac{\mathrm\pi}{10\mathrm\omega\;}$

W przypadku przejściowo zdefiniowanych sugestii, takich jak akcelerogramy lub tabele czasowe, najkrótszy przedział czasowy należy podzielić na 7 kroków:

$\mathrm{Δt}\;=\;\frac{\mathrm{Min}\left\{{\mathrm t}_{\mathrm i+1}\right.-\;{\mathrm t}_{\mathrm i}\}\;}7$

Niezależnie od obliczeń, zapisywane są przedziały czasowe.

Słowa kluczowe

Krok czasowy Analiza czasowa częstotliwość drgań własnych wykres czasowy Akcelerogram Dynamika
