Welchen Zeitschritt soll ich für die Berechnung des Zeitverlaufsverfahrens im Modul RF-/DYNAM Pro wählen?

Antwort

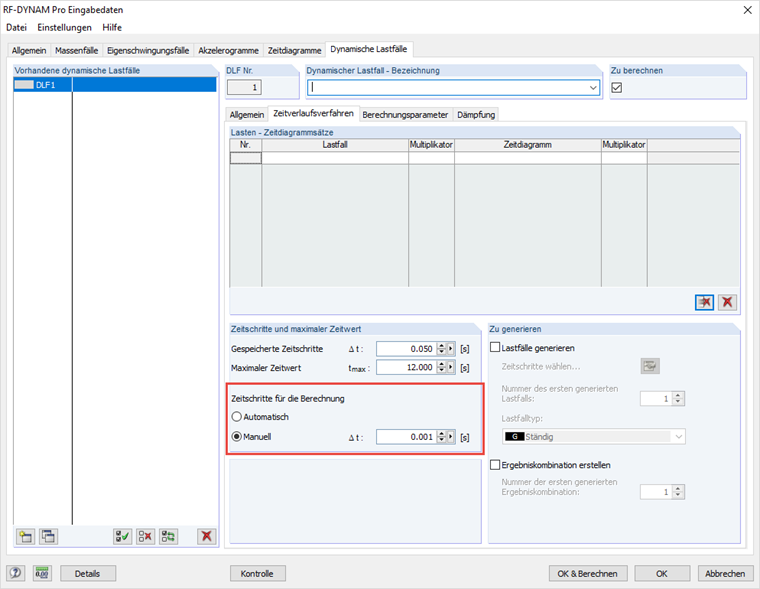

Es stehen zwei Auswahlmöglichkeiten zur Verfügung: eine automatische Zeitschrittwahl und eine manuelle. Gerade für eine Struktur mit Nichtlinearitäten wird immer empfohlen, den Zeitschritt manuell zu wählen, da die automatische Ermittlung nur anhand der definierten Akzelerogramme bzw. Zeitdiagramme durchgeführt wird. Dafür sollte eine Zeitschrittkonvergenzstudie durchgeführt werden, welche die Berechnungszeit und die Genauigkeit ins Verhältnis setzt.

Der zu wählende Zeitschritt ist von vielen Faktoren abhängig, darunter die Erregungsfrequenz, die Frequenz und die Größe der Struktur, sowie der Grad an Nichtlinearitäten. Es kann also keine allgemeingültige Aussage über die Größe des Zeitschritts getroffen werden.

Um eine ausreichende Genauigkeit zu erreichen, sollte die maßgebende Periode T = 1/f in etwa 20 Schritte unterteilt werden, d. h. der Zeitschritt Δt ist wie folgt zu wählen:

$\mathrm{Δt}\;<\frac{\mathrm T}{20}\;=\;\frac1{20\mathrm f}\;=\;\frac{\mathrm\pi}{10\mathrm\omega\;}$

Für transient definierte Anregungen, wie Akzelerogramme oder tabellierte Zeitdiagramme, sollte der kürzeste Zeitabschnitt in 7 Schritte unterteilt werden:

$\mathrm{Δt}\;=\;\frac{\mathrm{Min}\left\{{\mathrm t}_{\mathrm i+1}\right.-\;{\mathrm t}_{\mathrm i}\}\;}7$

Unabhängig der Berechnung werden Zeitschritte zum Speichern der Ergebnisse angegeben.

Schlüsselwörter

Zeitschritt Zeitverlaufsverfahren Eigenfrequenz Zeitdiagramm Akzelerogramm Dynamik
