Quel pas de temps devrais-je sélectionner pour le calcul de l'analyse de l'historique temporel dans le module additionnel RF- / DYNAM Pro?

Réponse

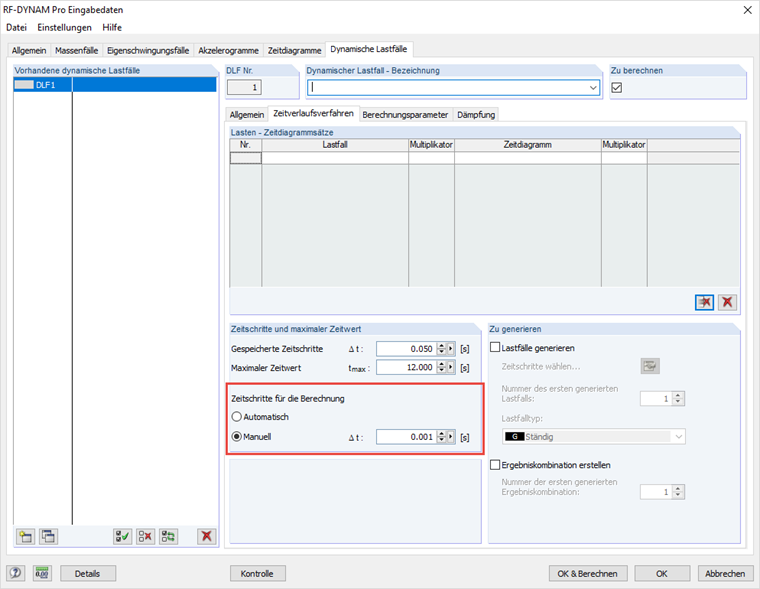

Deux options sont disponibles: une sélection automatique de pas de temps et une sélection manuelle. Il est toujours recommandé de sélectionner le pas de temps en particulier pour une structure avec des non-linéarités car la détermination automatique n'est effectuée qu'à partir des accélérogrammes ou des diagrammes de temps définis. Pour ce faire, une étude de convergence par pas de temps doit être réalisée afin de comparer le temps de calcul et la précision.

Le pas de temps à sélectionner dépend de nombreux facteurs, notamment la fréquence d'excitation, la fréquence et la taille de la structure, ainsi que le degré de non-linéarité. Il n'est donc pas possible de définir de manière générale la taille du pas de temps.

Pour obtenir une précision suffisante, la période de référence T = 1/f doit être divisée en environ 20 pas, c'est-à-dire que le pas de temps Δt doit être sélectionné comme suit:

$\mathrm{Δt}\;<\frac{\mathrm T}{20}\;=\;\frac1{20\mathrm f}\;=\;\frac{\mathrm\pi}{10\mathrm\omega\;}$

Pour les suggestions définies transitoirement, telles que les accélérogrammes ou les diagrammes de temps tabulés, la période la plus courte doit être divisée en 7 étapes:

$\mathrm{Δt}\;=\;\frac{\mathrm{Min}\left\{{\mathrm t}_{\mathrm i+1}\right.-\;{\mathrm t}_{\mathrm i}\}\;}7$

Quels que soient les calculs, des pas de temps sont spécifiés pour enregistrer les résultats.
