Respuesta:

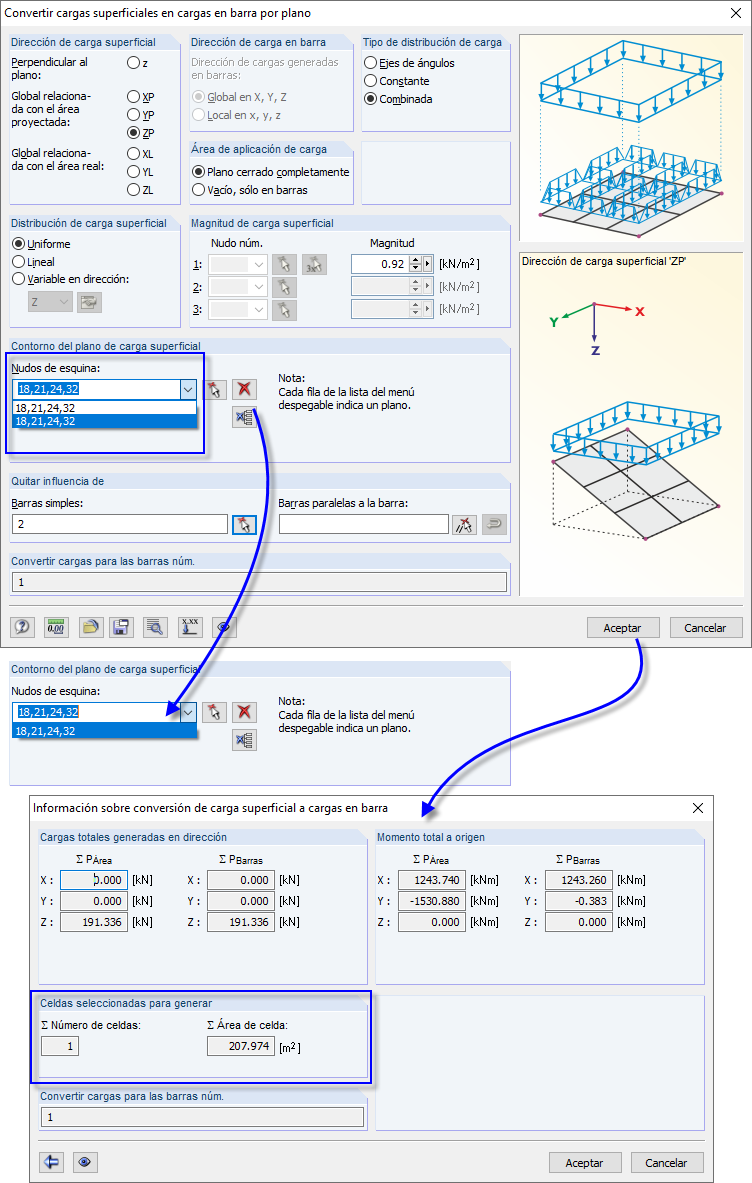

Esto se debe al hecho de que los nudos de esquina para definir el plano de la carga superficial se duplica en la ventana de selección. Si se elimina uno de ellos, se visualizan los valores correctos en la ventana de información después de hacer clic en "Aceptar".
Pregunta
¿Por qué obtengo valores duplicados para la generación de cargas "Convertir carga superficial en carga en barra"?
