En mi modelo, la suma de los esfuerzos de apoyo difiere de los esfuerzos internos en la viga de resultados. ¿Cuál es el motivo de esto?

Respuesta

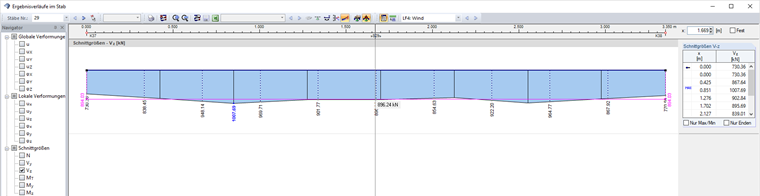

Puede haber una desviación entre la suma de las fuerzas de apoyo y los esfuerzos cortantes en la viga de resultados, especialmente si ha modelado paredes por medio de superficies. Esto se debe a que los esfuerzos internos en la superficie están integrados en los esfuerzos internos de la barra. Las dimensiones de la malla de EF pueden producir resultados falsos o inexactos.

Puede usar el siguiente procedimiento para mejorar los resultados:

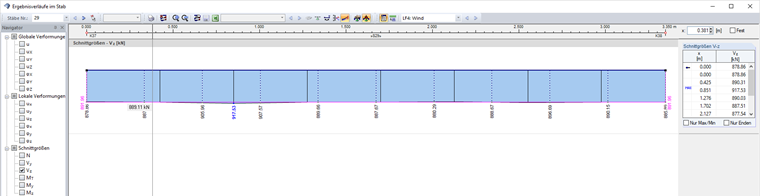

  • Reduzca el tamaño de la malla EF. Las desviaciones entre los esfuerzos de apoyo y los esfuerzos cortantes se deben aproximar a 0.

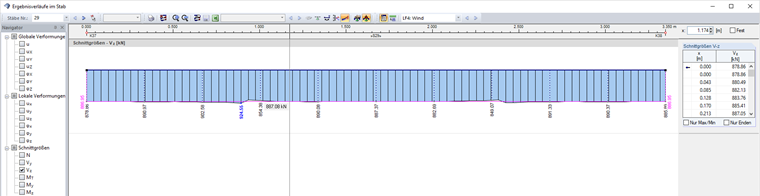

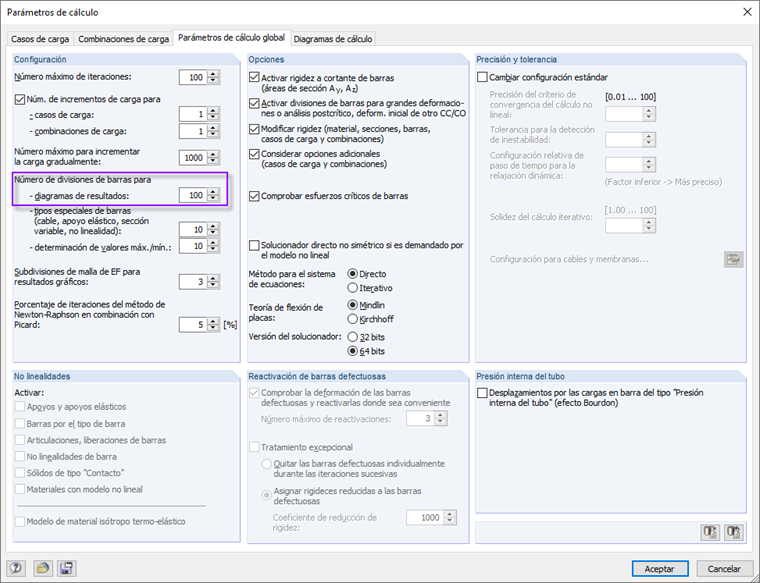

  • Aumente la división para los diagramas de resultados en los parámetros de cálculo. Esto también conduce a una aproximación de los resultados.
En los diagramas de resultados, puede visualizar una línea de suavizado que difumina los esfuerzos internos de la viga de resultados en toda la longitud.
