FAQ 002839 FR 9 avril 2019

Résultats RFEM RSTAB

Il y a un écart entre la somme des forces d'appui de mon modèle et les efforts internes de la poutre résultante. Pourquoi ?

Réponse

Vous pouvez constater un écart entre la somme des forces d'appui et les efforts de cisaillement de la poutre résultante, notamment si vous avez modélisé des murs à l'aide de surfaces. En effet, les efforts internes sont intégrés aux efforts internes de barre, ce qui peut générer des résultats erronés ou inexacts en fonction de la taille du maillage EF.

La procédure suivante peut vous aider à améliorer les résultats :

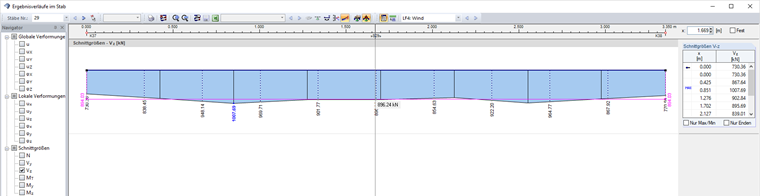

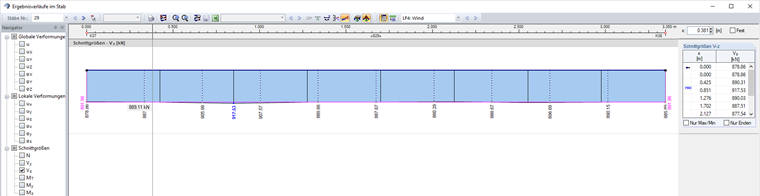

  • Réduisez la taille du maillage FE. L'écart entre les forces d'appui et les efforts de cisaillement doit alors être pratiquement nul.

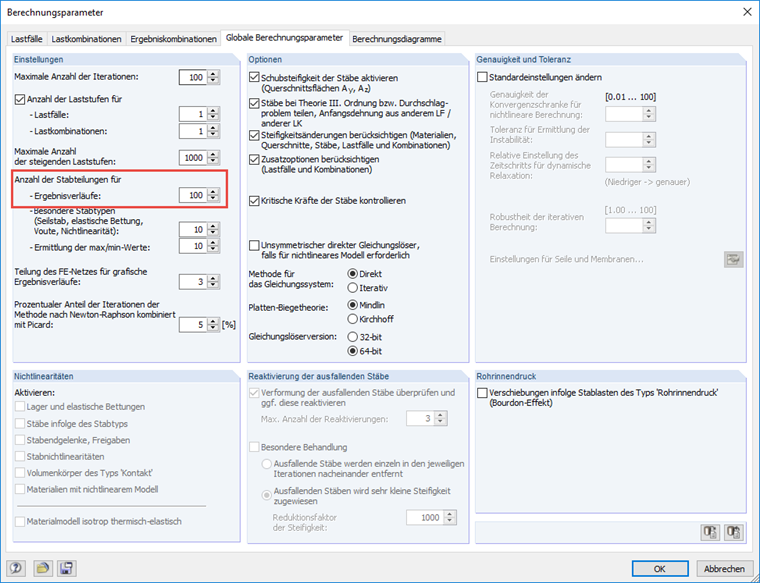

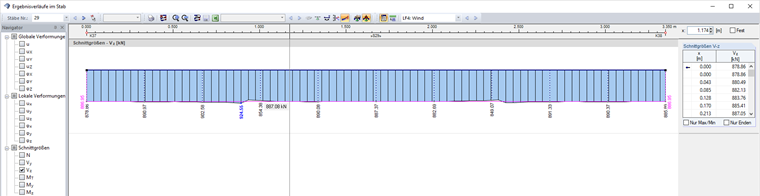

  • Augmentez la division des courbes de résultat dans les paramètres de calcul. Les résultats devraient ainsi présenter un écart moindre.
Il est possible d'afficher une ligne de lissage sur les courbes de résultat. Celle-ci atténue les efforts internes de la poutre résultante sur la longueur totale de celle-ci.

Mots-clés

poutre résultante écart poussée horizontale tremblement de terre total
