V našem modelu se součet podporových sil liší od vnitřních sil ve výsledkovém prutu. Čím to je?

Odpověď

Obzvlášť pokud modelujeme stěny pomocí ploch, může docházet k odchýlení mezi součtem podporových sil a posouvajícími silami ve výstupním nosníku. Důvodem je to, že vnitřní síly na ploše se integrují do vnitřních sil prutu. V závislosti na velikosti sítě prvků sítě může dojít k padělaným nebo nepřesným výsledkům.

Pro vylepšení výsledků postupujte následovně:

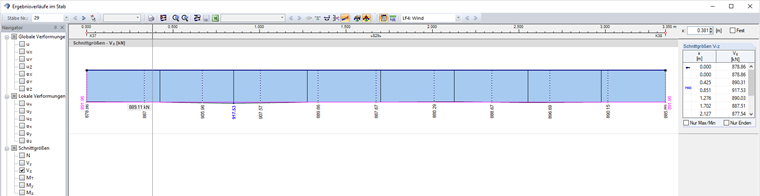

  • Slouží k redukci velikosti sítě KP. Odchylky mezi podporovými silami a posouvajícími silami se pak musí přiblížit 0.

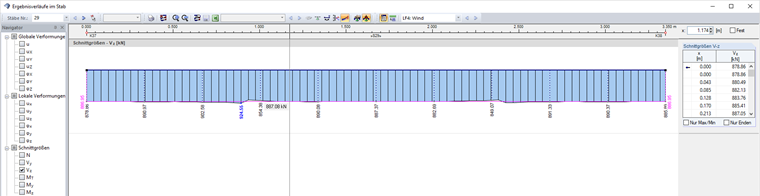

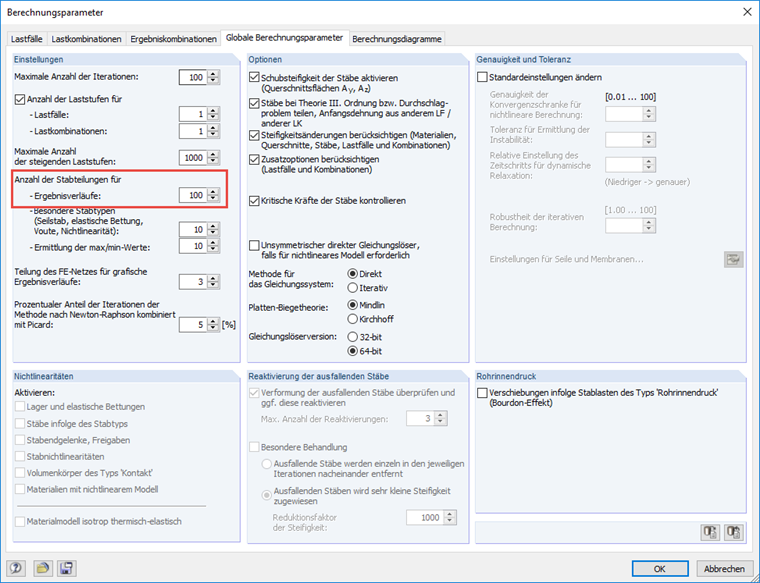

  • Zvýšit dělení pro průběh výsledků v parametrech výpočtu. To vede také k přiblížení výsledků.
Ve výsledkových diagramech můžeme zobrazit hladkou linii, která po celé délce potlačí vnitřní síly výsledkového prutu.
