¿Se puede visualizar una losa prefabricada o una losa de elementos con una composición de las armaduras diferente en RF-CONCRETE Surfaces, p. ej, una capa de armadura en el elemento prefabricado y la otra capa de armadura en el complemento de hormigón in situ?

Respuesta

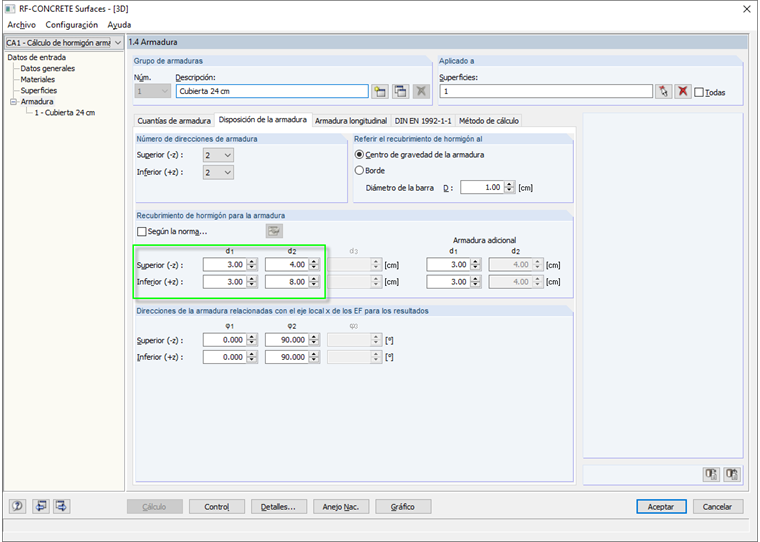

Cuando se considera únicamente el estado límite último, es posible definir un recubrimiento de hormigón diferente por dirección de armadura en RF-CONCRETE Surfaces (ver figura 01). Siempre que también esté calculado el estado límite de servicio, las dos direcciones de la armadura deben ser adyacentes entre sí. Ya no se puede considerar un recubrimiento de hormigón diferente según la dirección de la armadura.

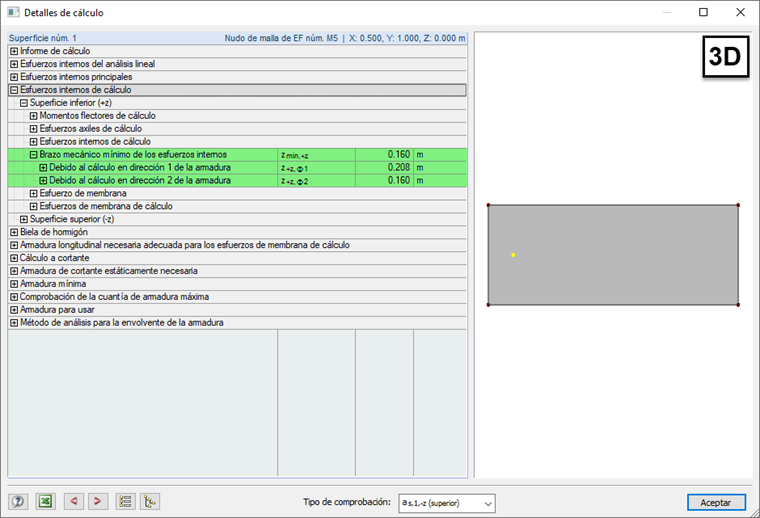

Consideración del cálculo 3D: lámina
Al calcular objetos en una estructura 3D, se considera el elemento como una lámina. Aquí pueden actuar algunos momentos y esfuerzos axiles, que se transforman en esfuerzos de membrana de cálculo. Mediante estos esfuerzos de membrana de cálculo, se determina la armadura necesaria. En relación con la transformación a partir de momentos y esfuerzos axiles, se aplica el brazo mecánico más pequeño de ambas direcciones de la armadura. Por lo tanto, se asume un solo brazo mecánico determinante para ambas direcciones.

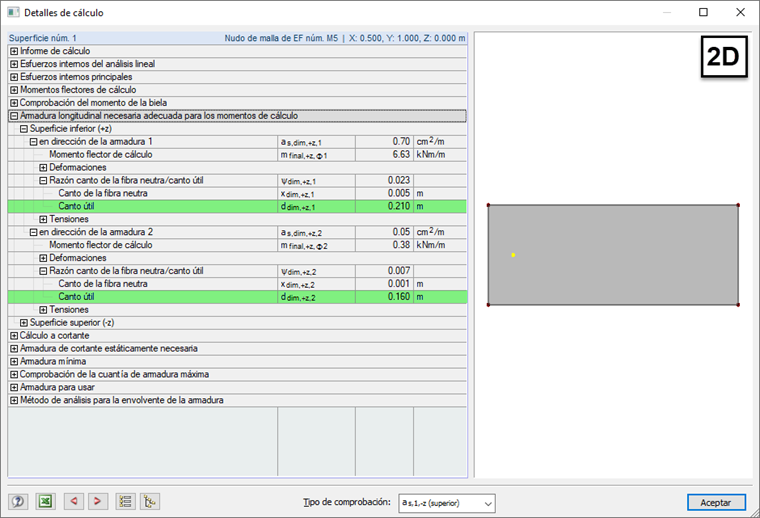

Consideración del cálculo 2D: losa
Al calcular los resultados en una estructura 2D, se considera la losa como elemento de superficie. Solo son eficaces los momentos, que están calculados con el brazo mecánico asociado de la dirección. De este modo, se supone que cada dirección tiene su respectivo brazo mecánico.

Palabras clave

Recubrimiento de hormigón Brazo mecánico Losa de elemento Losa prefabricada Pieza prefabricada Complemento de hormigón in situ
