Question

Est-il possible d'afficher dans RF-CONCRETE Surfaces des surfaces présentant une dalle précontrainte ou une prédalle avec différentes couches d'armatures, par exemple une couche d'armature préfabriquée et une autre dans le béton coulé ajouté à cet emplacement ?


Réponse:

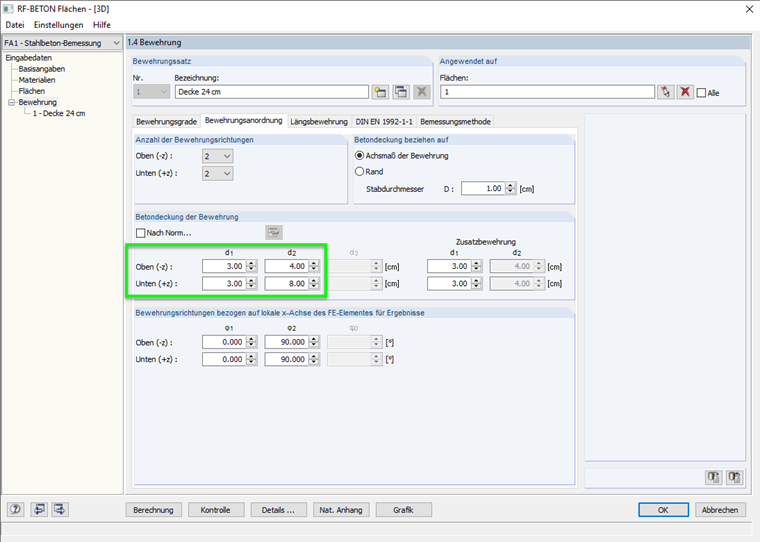

Wird nur der Grenzzustand der Tragfähigkeit betrachtet, kann in RF-BETON Flächen eine unterschiedliche Betondeckung je Bewehrungsrichtung definiert werden (siehe Bild01). Une fois l'état limite de service calculé, les deux directions d'armatures doivent être adjacentes. L'enrobage différent par direction d'armatures ne peut plus être pris en compte.

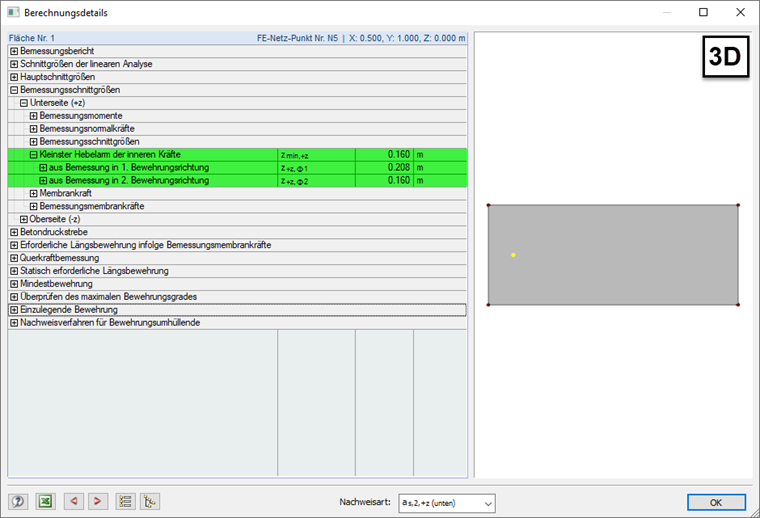

Considération de la vérification 3D - Coque
Dans le cas d'un calcul dans une structure 3D, l'élément est considéré comme une coque. Les moments et les efforts normaux peuvent agir ici, qui sont transformés en efforts de membrane de calcul. Ces efforts de calcul à la membrane sont ensuite utilisés pour déterminer les armatures requises. Lors de la transformation des moments et des efforts normaux, le bras de levier le plus petit des deux directions d'armatures est appliqué. Ainsi, un seul bras de levier déterminant est supposé pour les deux directions.

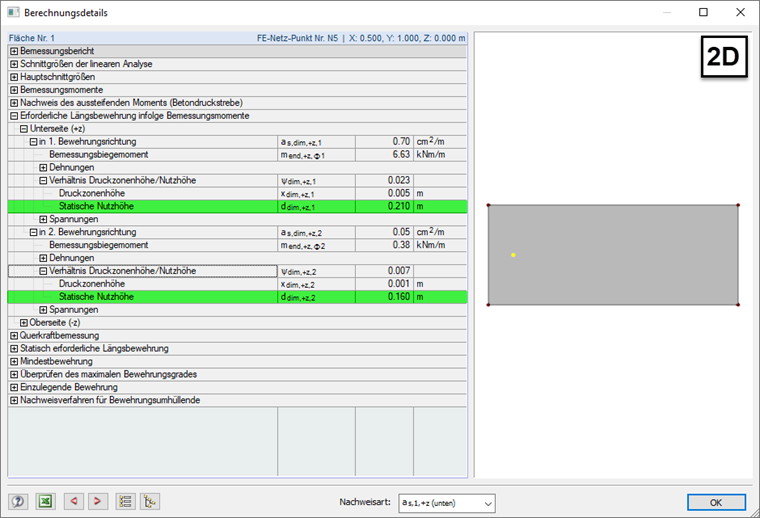

Considération sur la vérification 2D - Dalle
Dans le cas d'un calcul dans une structure 2D, l'élément surfacique est considéré comme une dalle. Seuls agissent les moments qui sont calculés avec le bras de levier correspondant de la direction. Ainsi, chaque direction est supposée avoir son bras de levier respectif.
