En RFEM, hay una opción para acoplar superficies con los tipos de rigidez "Membrana" y "Membrana ortótropa" con los modelos de material "Isótropo elástico no lineal 2D/3D" e "Isótropo plástico 2D/3D" (módulo adicional Se requiere RF-MAT NL ).

Esta funcionalidad permite la simulación del comportamiento de deformación no lineal de, por ejemplo, láminas de ETFE.

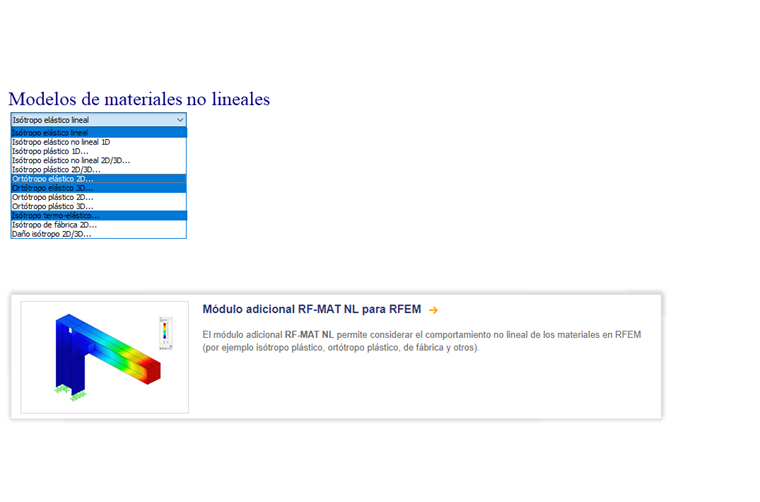

Los siguientes modelos de materiales están disponibles en RF-MAT NL:

Isótropo plástico 1D/2D/3D e isótropo elástico no lineal 1D/2D/3D

Aquí puede seleccionar tres tipos diferentes de definición:

• Básico (definición de la tensión equivalente bajo la cual plastifica el material)
• Bilineal (definición de la tensión equivalente y módulo de endurecimiento por deformación)
• Diagrama:
  • Definición del diagrama de tensión-deformación poligonal
  • Opción para guardar o importar el diagrama
  • Interfaz con MS Excel

Ortótropo plástico 2D/3D (Tsai-Wu 2D/3D)

Este modelo de material permite la definición de propiedades del mismo (módulo de elasticidad, módulo de cortante, coeficiente de Poisson) y resistencias últimas del material (tracción, compresión, cortante) en dos o tres ejes.

Isótropo de fábrica 2D

Es posible especificar los esfuerzos límite de tracción σ_x,límite y σ_y,límite, así como el factor de endurecimiento C_H.

Ortótropo de fábrica 2D

El modelo de material ortótropo de fábrica 2D es un modelo elastoplástico que además permite el ablandamiento del material, que puede ser diferente en la dirección local x e y de una superficie. El modelo de material es adecuado para muros de fábrica (no reforzados) con cargas en el plano.

Daño isótropo 2D/3D

Aquí puede definir diagramas tensión-deformación antimétricos. El módulo de elasticidad se calcula en cada paso del diagrama tensión-deformación utilizando E_i = (σ_i -σ_i-1 )/(ε_i -ε_i-1 ).

Puede usar la opción "Malla independiente preferida" en la configuración de la malla de EF para crear una malla de EF para objetos integrados que sea independiente entre sí. Esto le permite generar una malla de EF significativamente más detallada y precisa para objetos individuales que están integrados entre sí.
