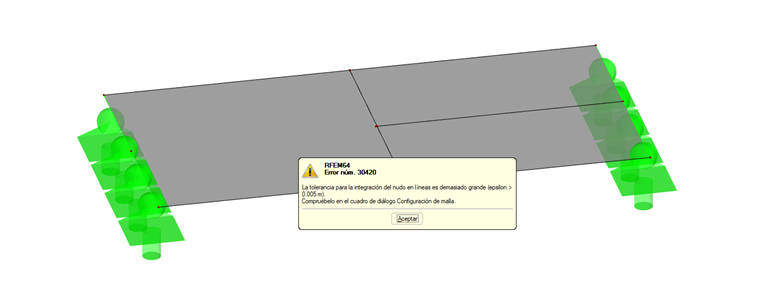

Estoy recibiendo el mensaje de error 30420 de que la tolerancia (épsilon) para integrar los nudos en las líneas es demasiado grande. ¿Qué puedo hacer?

Respuesta

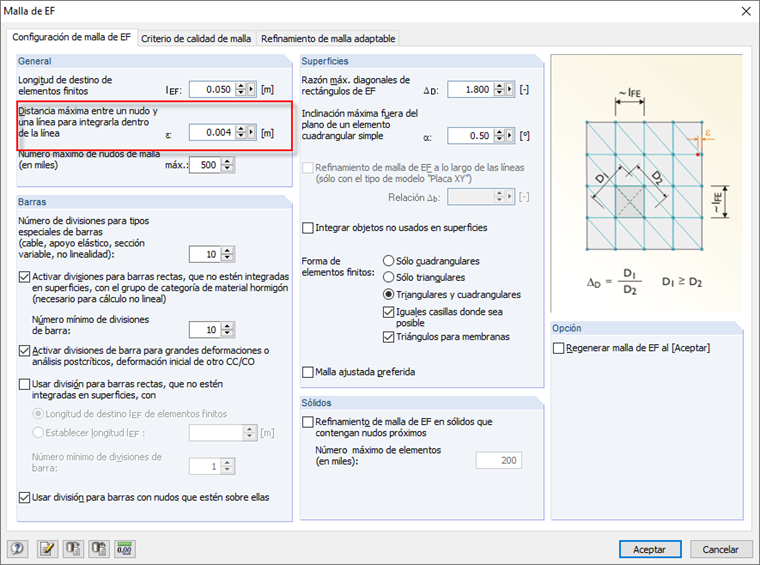

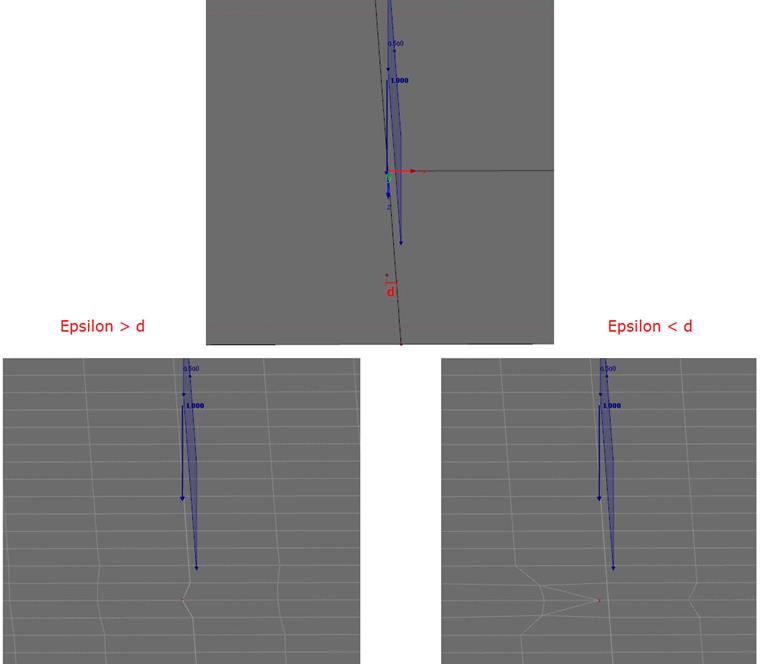

La tolerancia épsilon se puede encontrar en la configuración de la malla de EF, en la sección de la ventana "General". Esto controla el comportamiento del generador de la malla de EF cuando los nudos están muy cerca de las líneas. La figura 03 muestra la diferencia. Si la tolerancia es mayor que la distancia del nudo a la línea, se omitirá esta pequeña diferencia local en la generación de la malla. En el caso que se muestra, la malla de la línea se desvía hacia el nudo. En este caso, la línea ya no es idealmente recta. Si la tolerancia es menor que la distancia, se genera un nudo de EF independiente para el nudo.

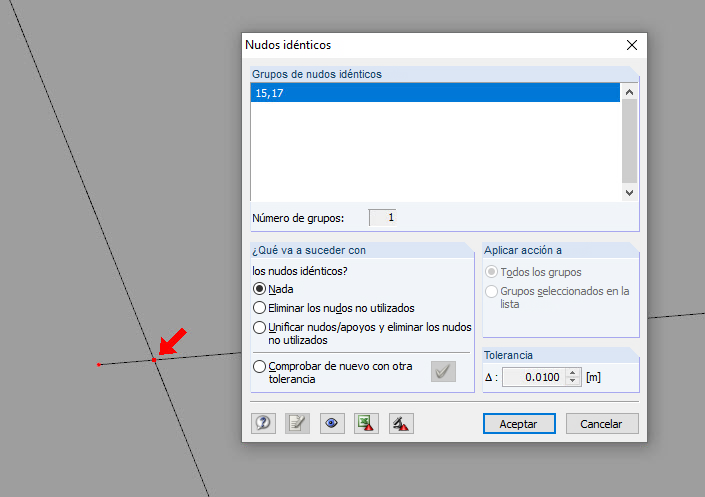

Aparece el mensaje de error si la distancia entre dos nudos adyacentes es menor que épsilon y están conectados por una línea (ver figura 03). En la mayoría de los casos, esto se debe a una inexactitud en el modelado. Dado que el mensaje de error no contiene información sobre los números de los nudos, puede usar la comprobación del modelo "Nudos idénticos". El programa busca los nudos cuya separación cae por debajo de una tolerancia delta. Ahora establezca el valor de la tolerancia en el valor de épsilon. Luego, los nudos se enumeran en la parte superior del cuadro de diálogo.

Como se describe a continuación, las descripciones difieren según el caso. Si hay una imprecisión en el modelado, se puede ajustar. Por supuesto que, en otros casos, es posible reducir aún más la tolerancia de épsilon.
