Réponse:

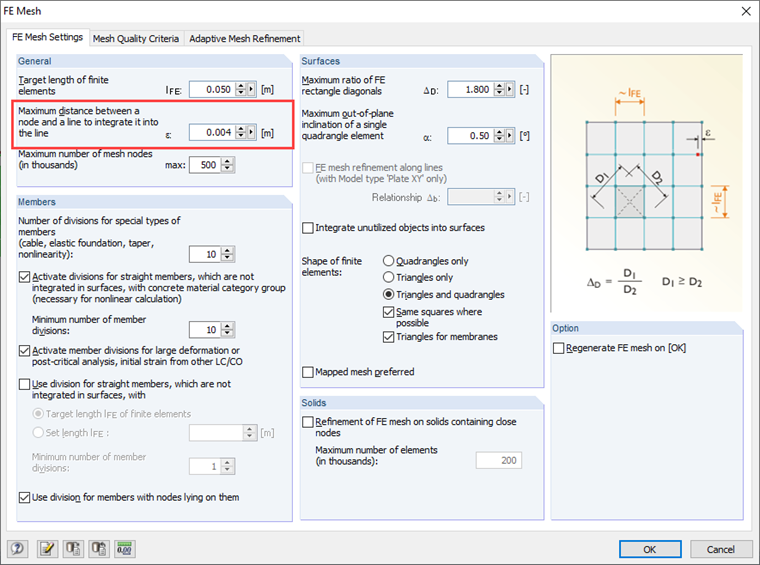

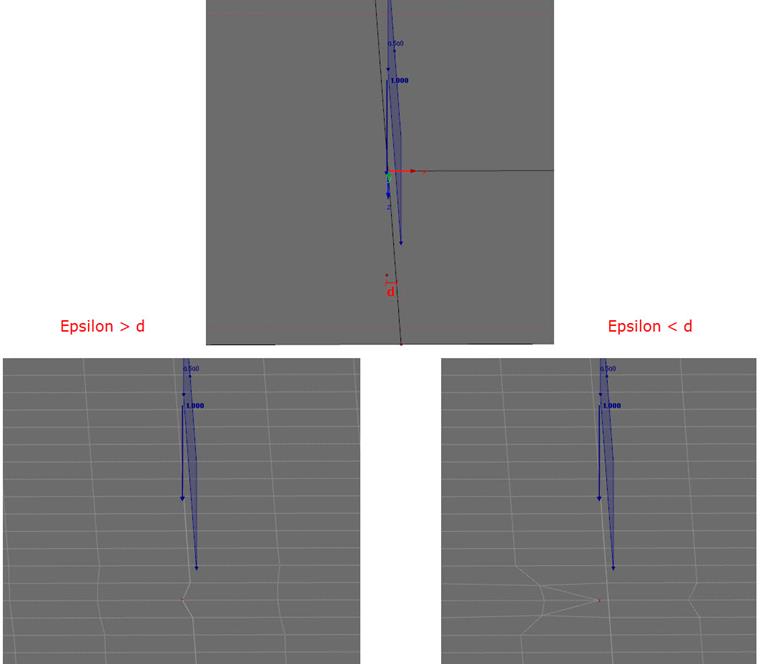

La tolérance epsilon se trouve dans les paramètres de maillage EF, dans la section « Général » de la fenêtre correspondante. Elle permet de contrôler le comportement du générateur de maillage EF lorsque les nœuds sont très proches des lignes. La Figure 03 souligne cette différence. Si la tolérance est supérieure à l’espacement entre le nœud et la ligne, cette légère différence locale est négligée lors de la génération du maillage. Dans l’exemple traité ici, le maillage de la ligne est redirigé vers le nœud. Dans ce cas, la ligne n’est plus parfaitement droite. Si la tolérance est inférieure à cet espacement, un nœud EF distinct est créé pour le nœud.

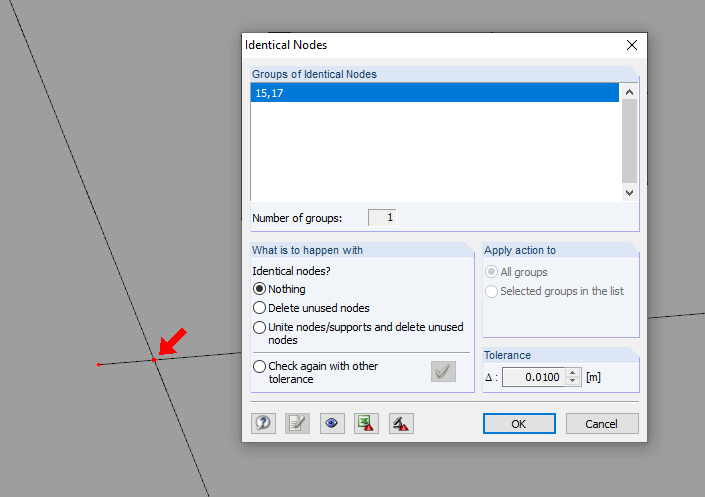

Le message d’erreur apparaît si l’espacement entre deux nœuds adjacents est inférieure à epsilon et s’ils sont connectés par une ligne (voir la Figure 03). Ce problème est généralement dû à une imprécision de modélisation. Le message d’erreur ne contient pas d’information sur les numéros des nœuds, vous pouvez donc utiliser la vérification « Nœuds identiques ». Elle permet de trouver les nœuds dont l’espacement est inférieur à la tolérance souhaitée. Définissez maintenant la valeur de la tolérance selon la valeur d’epsilon. Les nœuds sont ensuite listés dans la partie supérieure de la boîte de dialogue.
Chaque cas présente cependant des spécificités. Les imprécisions de modélisation peuvent être ajutstées. Dans d’autres cas, il est bien sûr possible de réduire davantage la tolérance d’epsilon.
