En algunas superficies de la viga de cuelgue o nervios modelados, también hay muros o pilastras. ¿Es necesario separar y eliminar las vigas de cuelgue en los muros o deberían atravesarlos?

Respuesta

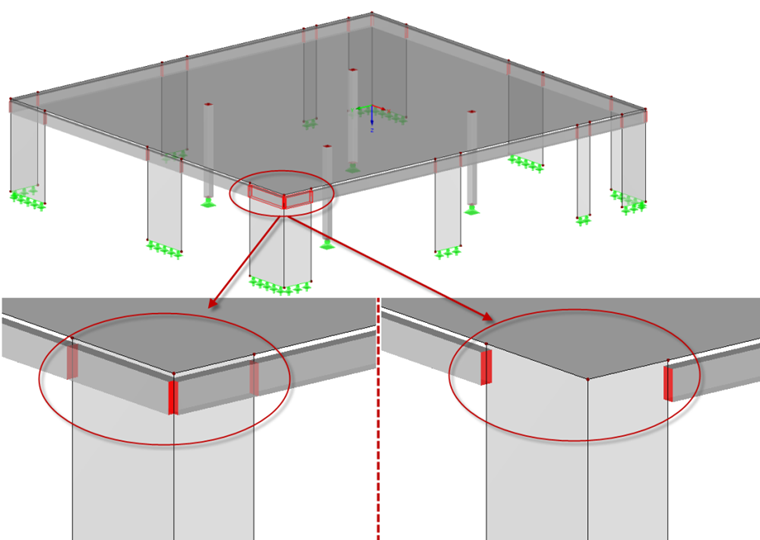

Durante el modelado, se deben evitar las áreas con rigideces duales. Si se modela una viga de cuelgue y un muro en la misma ubicación, esos elementos dividen la transferencia de carga. Una desventaja de separar las barras en la sección del muro es que pueden darse singularidades en esta ubicación. Es más, el área de la introducción de la carga desde el nervio al muro es la altura del techo.

Por lo tanto, no existe una solución óptima en este modelo combinado de barras y superficies.
Para modelos pequeños, es posible modelar de forma alternativa las vigas de cuelgue y llevar a cabo el cálculo mediante las vigas resultantes.
