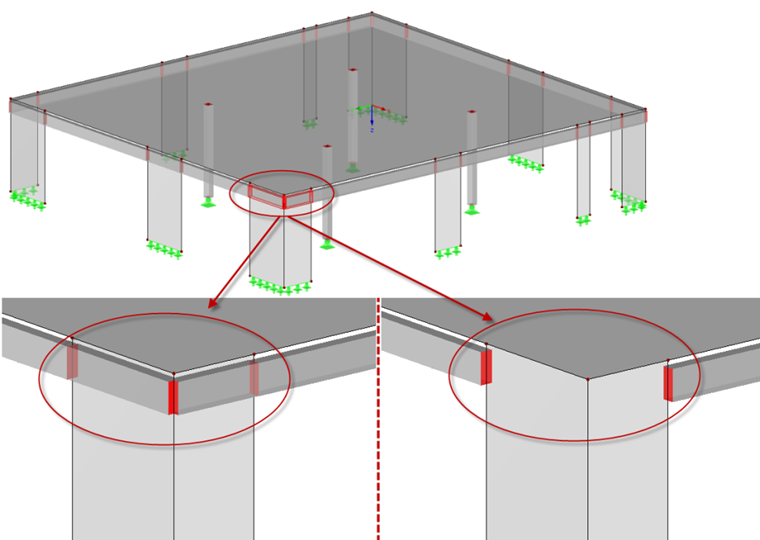

Des murs ou des piliers se trouvent dans des zones où des retombées de poutres ou des nervures ont été modélisées. Les retombées de poutre doivent-elles être déconnectées des murs et supprimées ou doivent-elles au contraire les traverser ?

Réponse

Il faut éviter de modéliser des zones possédant deux rigidités différentes. Si une retombée de poutre et un mur sont modélisés au même endroit, ces éléments divisent le transfert de charges. L'un des inconvénients de la division des barres au niveau d'une section de mur est la présence de singularités à cet emplacement. De plus, la zone d'introduction de charge depuis la nervure dans le mur est située à la hauteur du plafond.
Il n'y a donc pas de solution optimale pour une modélisation combinant des barres et des surfaces.
Pour les petits modèles, il est également possible de modéliser les retombées de poutres à l'aide de surfaces et d'effectuer le calcul à l'aide des barres résultantes.
