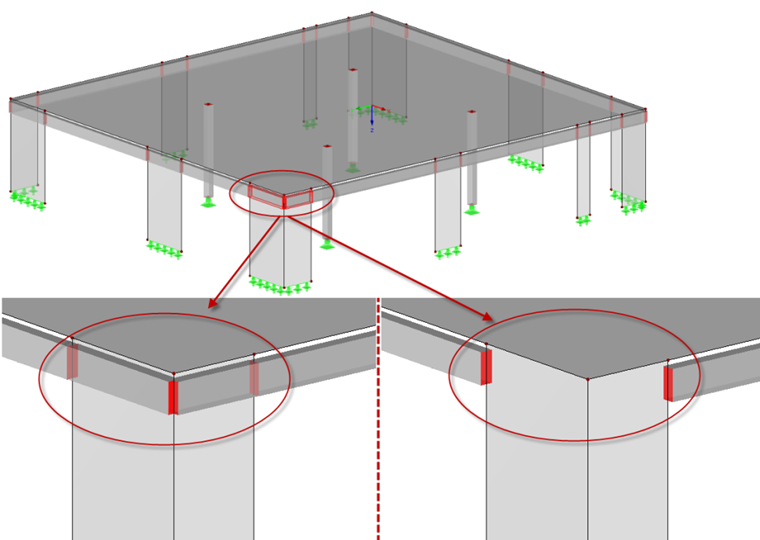

V některých oblastech modelovaných nosníků nebo žeber se nacházejí také stěny nebo pilastry. Je třeba oddělit a odstranit průvlaky od stěn, nebo by mezi nimi měly pokračovat?

Odpověď

Při modelování konstrukce bychom se měli vyhnout oblastem s dvojitou tuhostí. Pokud modelujeme průvlak a stěnu na stejném místě, rozdělí se zatížení mezi tyto prvky. Nevýhodou oddělení prutů na obvodu stěny je, že v tomto místě vznikají singularity. Kromě toho je oblast působení zatížení od žebra ke stěně ve výšce stropu.
V tomto kombinovaném modelování tak z prutů a ploch tak není žádné ideální řešení.
U malých modelů by bylo možné modelovat průvlaky a provést posouzení pomocí výsledkových prutů.


Klíčová slova

Modelování Průvlak Žebro Stěna
