Modellazione di travi e pareti ribassate in strutture combinate

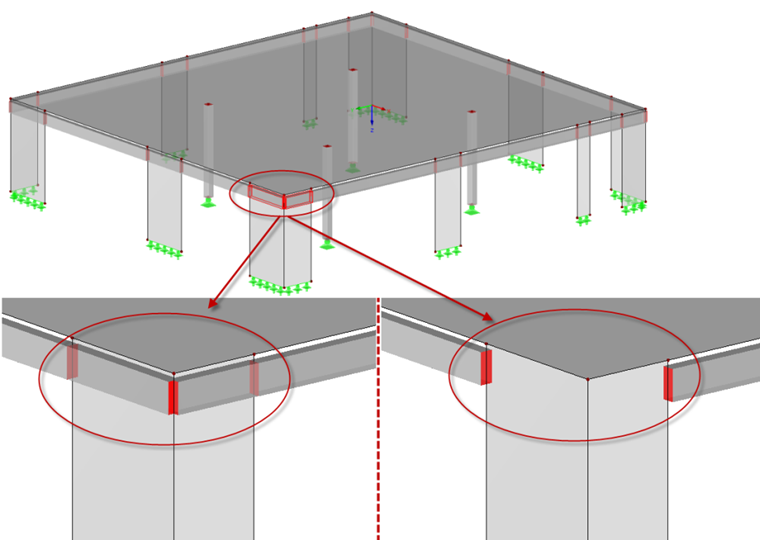

In alcune aree delle travi o nervature ribassate modellate, ci sono anche pareti o pilastri. Sind die Unterzüge an den Wänden zu trennen und zu entfernen, oder sollten diese durchlaufen?


Risposta:

Quando si modella una struttura, è necessario evitare le aree con rigidezze doppie. Wird an derselben Stelle ein Unterzug und eine Wand modelliert, so teilen sich diese Elemente den Lastabtrag. Ein Nachteil bei der Trennung der Stäbe am Wandanschnitt ist, dass es an dieser Stelle zu Singularitäten kommt. Zudem ist der Bereich der Lasteinleitung aus Rippe in die Wand in der Höhe der Decke.

In dieser kombinierten Modellierung aus Stäben und Flächen gibt es also keine optimale Lösung.

Bei kleinen Modellen könnten alternativ dazu die Unterzüge mittels Flächen modelliert und die Bemessung mithilfe von Ergebnisstäben vorgenommen werden.


Autore

Il Sig. Fröhlich fornisce supporto tecnico ai nostri clienti ed è responsabile dello sviluppo nel settore delle strutture in cemento armato.



;
