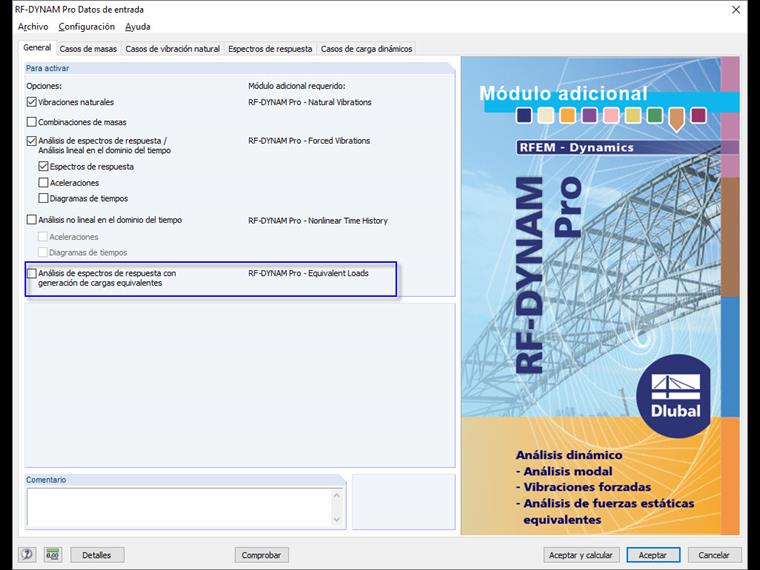

Descripción del módulo adicional dentro del módulo adicional RF-DYNAM Pro

Volver a preguntas más frecuentes (FAQ)

Este artículo fue traducido por el Traductor de Google

Ver texto original

3. septiembre 2019

003510

DYNAM Pro - Equivalent Loads

RF-DYNAM Pro - Equivalent Loads

Análisis dinámico y sísmico

Eurocódigo 8

¿Cuál es el tipo de procedimiento que se lleva a cabo por el módulo adicional RF-/DYNAM Pro - Equivalent Loads?

Respuesta

Al igual que el módulo "Forced Vibrations", el módulo adicional "Equivalent Loads" realiza el análisis del espectro de respuesta multimodal.

Al contrario de lo que sugiere el nombre, aquí no se lleva a cabo el método del espectro de respuesta simplificado, como se explica por ejemplo en EN 1998-1.

Las cargas equivalentes se determinan por separado para cada dirección de la excitación según la siguiente fórmula:

$\begin{Bmatrix}{\mathrm F}_{\mathrm X}\\{\mathrm F}_{\mathrm Y}\\{\mathrm F}_{\mathrm Z}\end{Bmatrix}\;=\;\mathrm\Gamma\;\ast\;\begin{Bmatrix}{\mathrm u}_{\mathrm X}\\{\mathrm u}_{\mathrm Y}\\{\mathrm u}_{\mathrm Z}\end{Bmatrix}\;\ast\;{\mathrm S}_{\mathrm a}(\mathrm T)\;\ast\;\begin{Bmatrix}{\mathrm M}_{\mathrm X}\\{\mathrm M}_{\mathrm Y}\\{\mathrm M}_{\mathrm Z}\end{Bmatrix}\;$

Las diferencias entre los dos módulos adicionales se describen en esta FAQ.

Palabras clave

Multimodal Análisis del espectro de respuesta Cargas equivalentes Cálculo

Referencia

[1]	Manual RF-DYNAM Pro. (2020). Tiefenbach: Dlubal Software.

Enlaces

FAQ 2062 - Diferencias entre los módulos "Forced Vibrations" y "Cargas equivalentes"
