À quoi sert le module additionnel RF-/DYNAM Pro - Equivalent Loads ?

Réponse

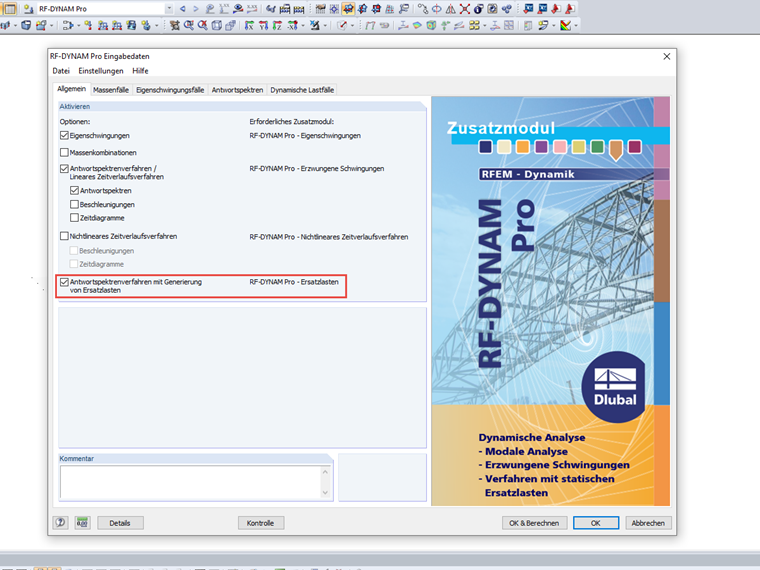

Les modules RF-/DYNAM Pro - Forced Vibrations et RF-/DYNAM Pro - Equivalent Loads permettent d'analyser le spectre de réponse multimodal.

Contrairement à ce que suggère son nom, l'analyse de spectre de réponse simplifiée n'est pas effectuée ici, comme le décrit par exemple l'EN 1998-1.

Les charges équivalentes sont déterminées séparément pour chaque direction d'excitation selon la formule suivante :

$\begin{Bmatrix}{\mathrm F}_{\mathrm X}\\{\mathrm F}_{\mathrm Y}\\{\mathrm F}_{\mathrm Z}\end{Bmatrix}\;=\;\mathrm\Gamma\;\ast\;\begin{Bmatrix}{\mathrm u}_{\mathrm X}\\{\mathrm u}_{\mathrm Y}\\{\mathrm u}_{\mathrm Z}\end{Bmatrix}\;\ast\;{\mathrm S}_{\mathrm a}(\mathrm T)\;\ast\;\begin{Bmatrix}{\mathrm M}_{\mathrm X}\\{\mathrm M}_{\mathrm Y}\\{\mathrm M}_{\mathrm Z}\end{Bmatrix}\;$

Les différences entre ces deux modules additionnels sont détaillées dans cet article de notre FAQ.
